宇航泵为什么长成这样？

宇航泵为什么长成这样？

把卫星热控系统拆开看，最容易被低估的部件，往往不是蒸发器，也不是冷凝器，而是那台看似不起眼的驱动泵。地面选泵，是在样本里做取舍；航天选泵，则要在真空里工作不能漏，在微重力下工作不能指望气泡浮上去，连续运行十年以上中途不能换轴承、不能补润滑、不能拆下来保养，还要轻、要省电、要抗振、要抗辐射、要和氨或氟利昂类工质长期相容。

于是出现了一个有意思的现象：不同机构、不同型号、不同任务的 PTPFL 泵，最后经常收敛到相似的形态——密封壳体、无刷电机、转子叶轮浸在工质里，轴封消失，轴承路线只剩少数几种选择。这不是审美偏好，而是约束把方案一步步挤出来的结果。

核心结论：典型宇航 PTPFL 驱动泵的主流形态，通常会走向”密封一体化 BLDC 电机 + 浸没式转子叶轮 + Can Tube 隔离 + 后弯闭式叶轮 + 诱导轮 + 陶瓷球或工质润滑动压轴承”。它长成这样，是因为所有看起来更简单的地面方案，都在真空、微重力、零维护和长寿命面前被逐一淘汰。

一、泵不是流量源，而是回路的状态锚点

在 PTPFL 里，泵不是简单地”让液体流起来”。它同时牵动三组关键变量：质量流量决定蒸发器出口干度和单位质量潜热携热能力；入口过冷裕度决定泵入口是否始终保持液态，关系到气蚀和气泡夹带；系统热平衡则把泵的轴承摩擦、电机铜损铁损和控制损耗一并写进热账本。

质量流量偏小，蒸发器出口干度升高、局部干涸风险增加；偏大，则压降和泵功耗上升，冷凝器、储液器和管路工作点同步偏移；入口过冷不足时，叶轮面对的是”液体 + 气泡”的混合物。对地面泵这只是效率和振动问题，对航天回路则可能直接触发系统级不稳定。

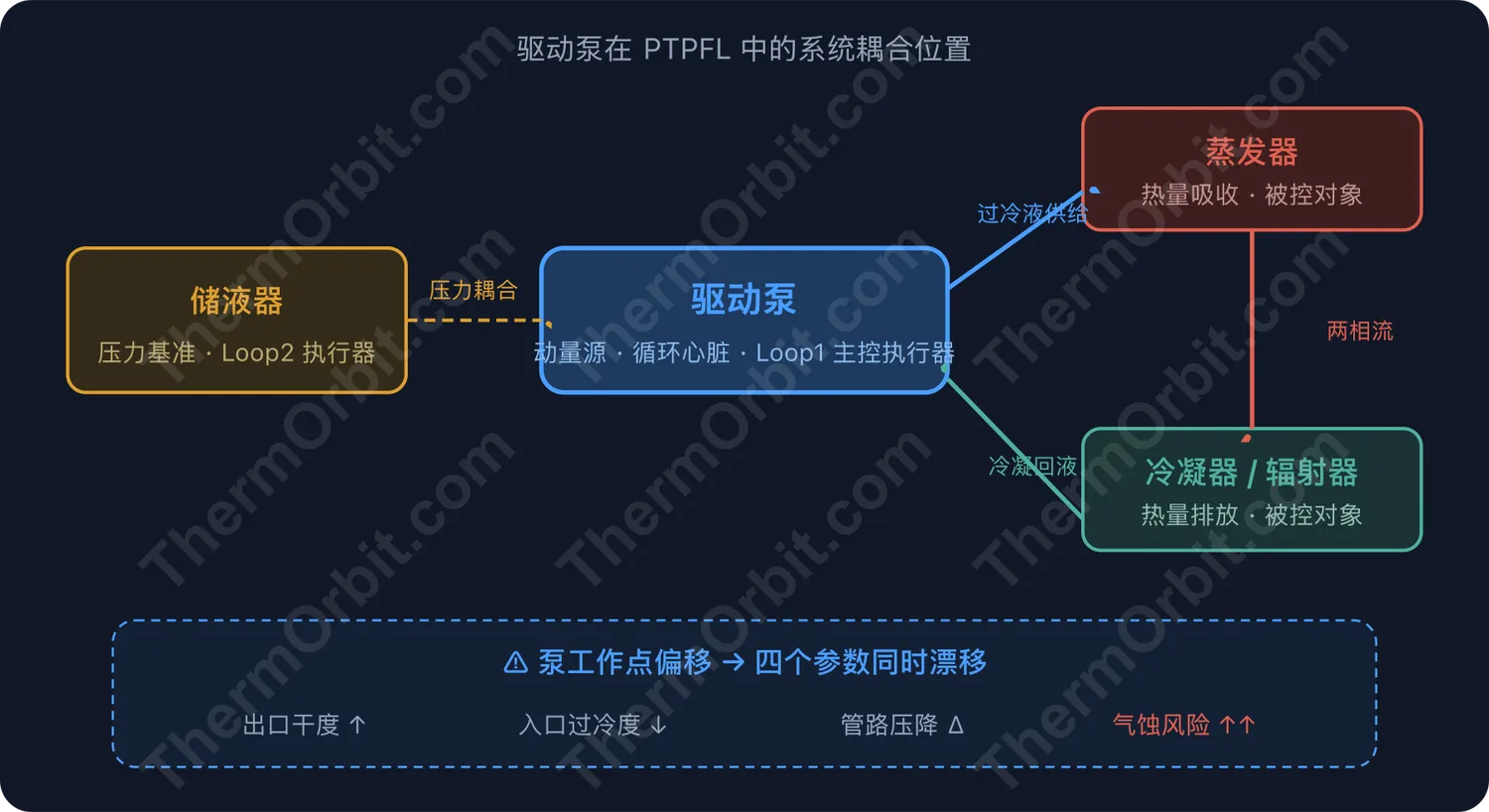

图1 ｜ 驱动泵在 PTPFL 中的系统耦合位置——泵工作点牵动干度、过冷度、压降和储液器压力四个变量

宇航泵设计的第一原则因此不是”做小一点”或”效率高一点”，而是先保证：回路状态可控，故障模式可预期，寿命退化可验证。

二、九条硬约束：每一条都在淘汰一种地面方案

环境和任务约束才是真正让 PTPFL 泵难的地方。核心至少有九条：

最有杀伤力的是组合拳：真空 + 长寿命 + 零维护。地面泵允许少量泄漏、可以定期维护、可以更换密封；宇航泵一旦入轨就是封闭系统的一部分。它不能”基本可靠”，必须长期可靠；不能”坏了再修”，因为没有维修窗口。设计逻辑也因此不同：先消灭不可维护的失效模式，再谈性能优化。

三、第一刀砍向轴封，第二刀砍向轴承

传统旋转机械最麻烦的地方通常不是叶轮，而是轴封：轴要穿出壳体接电机，里面是工质、外面是真空，界面既要允许运动又要阻止泄漏。地面靠机械密封、油封和定期维护解决，航天器上几乎走不通——动密封会磨损、润滑脂会挥发、端面会随温度和启停退化，而且退化无法在轨修复。

宇航泵的第一条结构演化，就是把”轴穿壳体”彻底拿掉。典型做法是 canned motor pump 思路：定子放在压力边界外侧，转子叶轮在工质侧，中间用薄壁 Can Tube 隔开，电磁场穿过套筒传递扭矩。

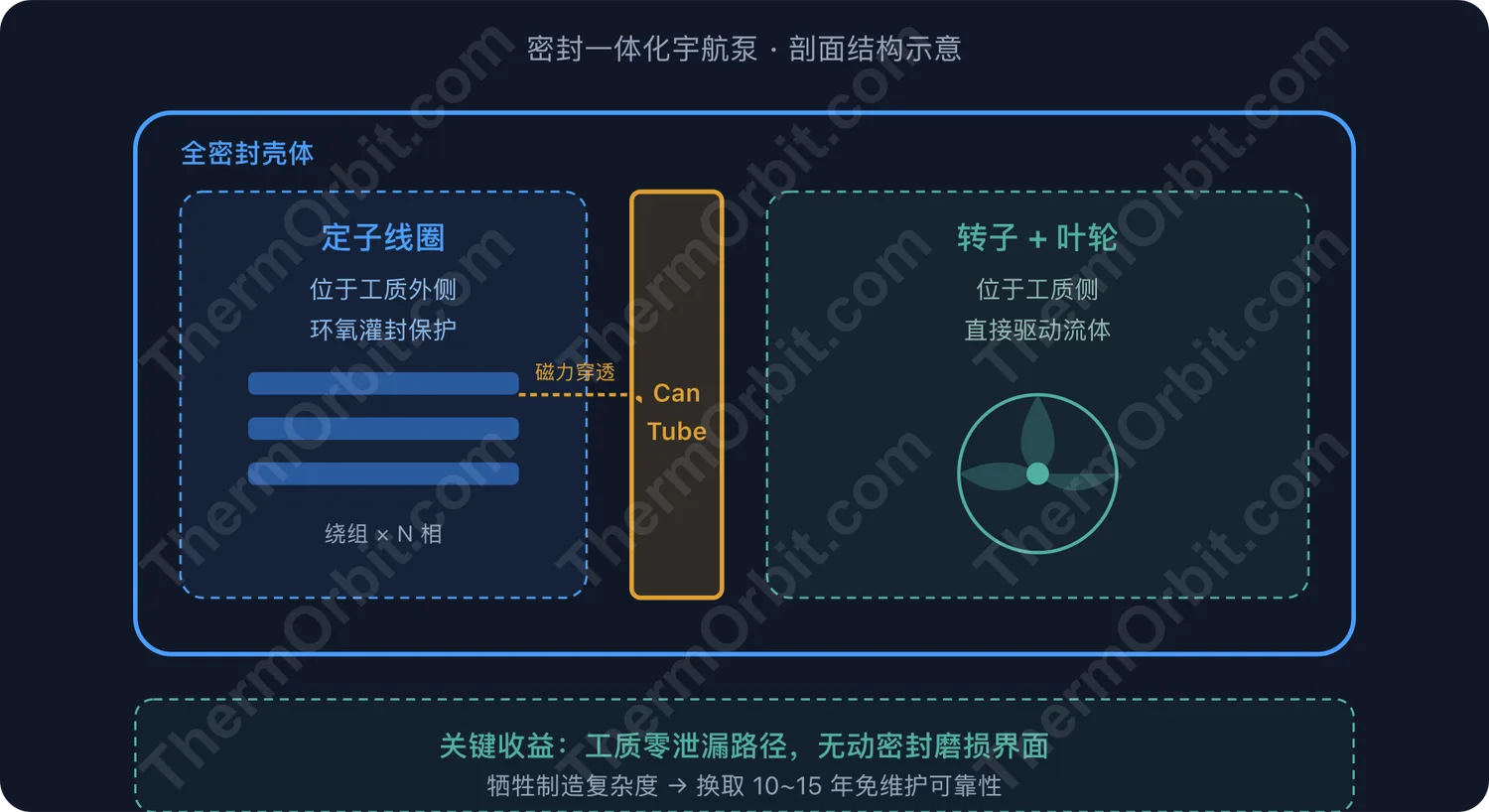

图2 ｜ 密封一体化宇航泵剖面——定子在外环氧灌封，转子叶轮浸润工质侧，Can Tube 隔离实现零动密封

本质是把泄漏路径从动密封降级成静密封：材料相容性、焊缝质量、壳体强度、热循环疲劳、渗透率都可以逐项验证，比十年以上的动密封磨损演化容易得多。代价是 Can Tube 增加电磁气隙、引入涡流损耗，套筒既要薄又要强，转子湿润面材料要长期兼容。航天工程的取舍方式很清楚：不追求结构最简单，而追求失效模式最可控。

密封一体化解决了”封得住”，紧接着是”转子怎么连续转十几年”。轴承不只是机械支撑件，它决定摩擦、寿命、启停策略、振动响应和泵损耗热。

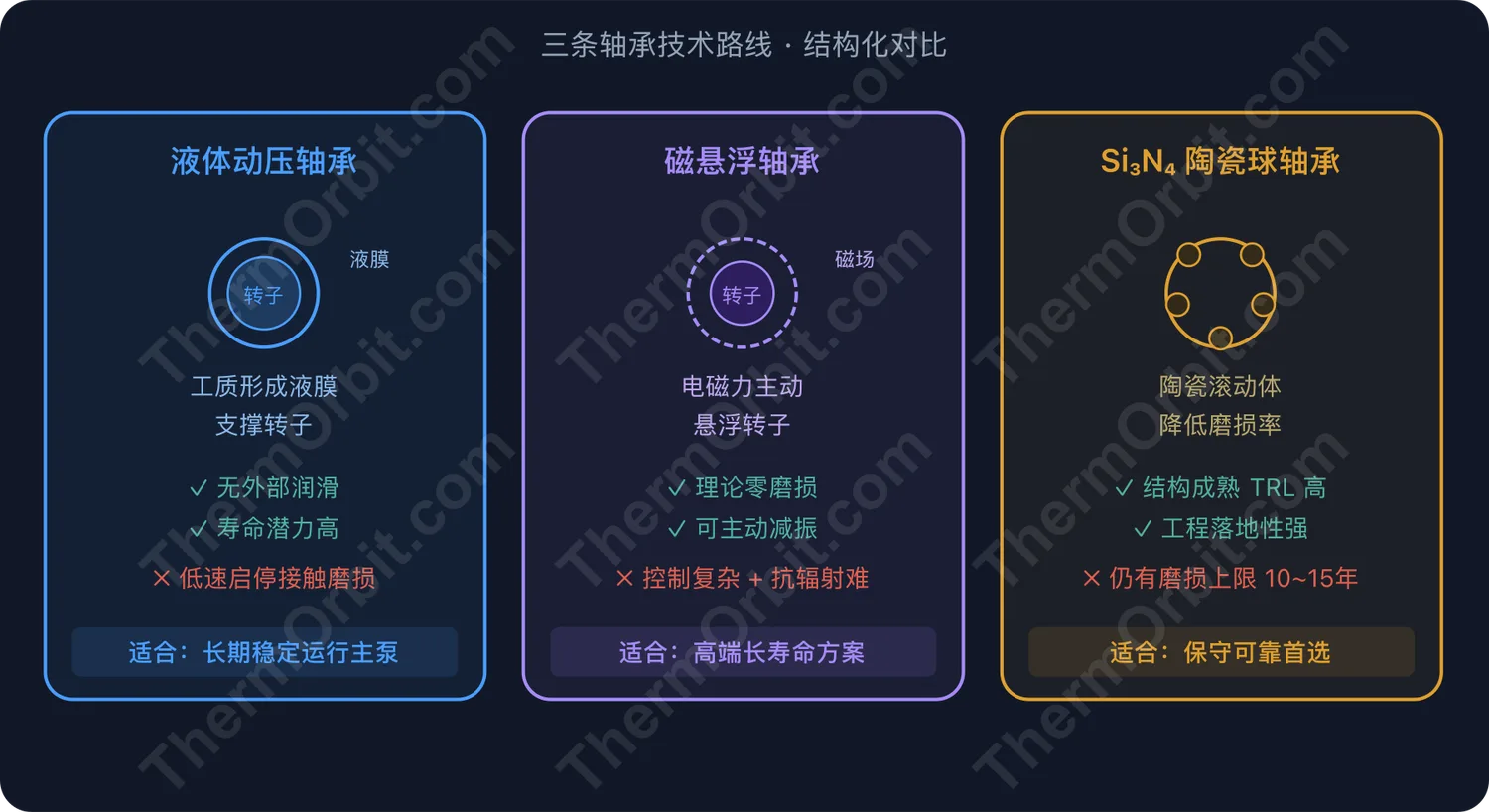

图3 ｜ 三条轴承技术路线——动压靠液膜、磁浮靠电磁、陶瓷球靠滚动，代价各不相同

选择不是”谁先进选谁”，而是谁能在给定任务里把寿命、功耗、复杂度、验证成本和失效后果同时压到可接受范围。

四、泵型选择：为什么离心泵成为默认路线？

解决了密封和轴承，才轮到很多人最先想到的问题：用什么泵型？PTPFL 泵型选择不能只看流量、扬程、效率，还要同时考虑两相稳定性、入口气泡敏感性、流量脉动、控制方式、结构质量和长期可靠性。

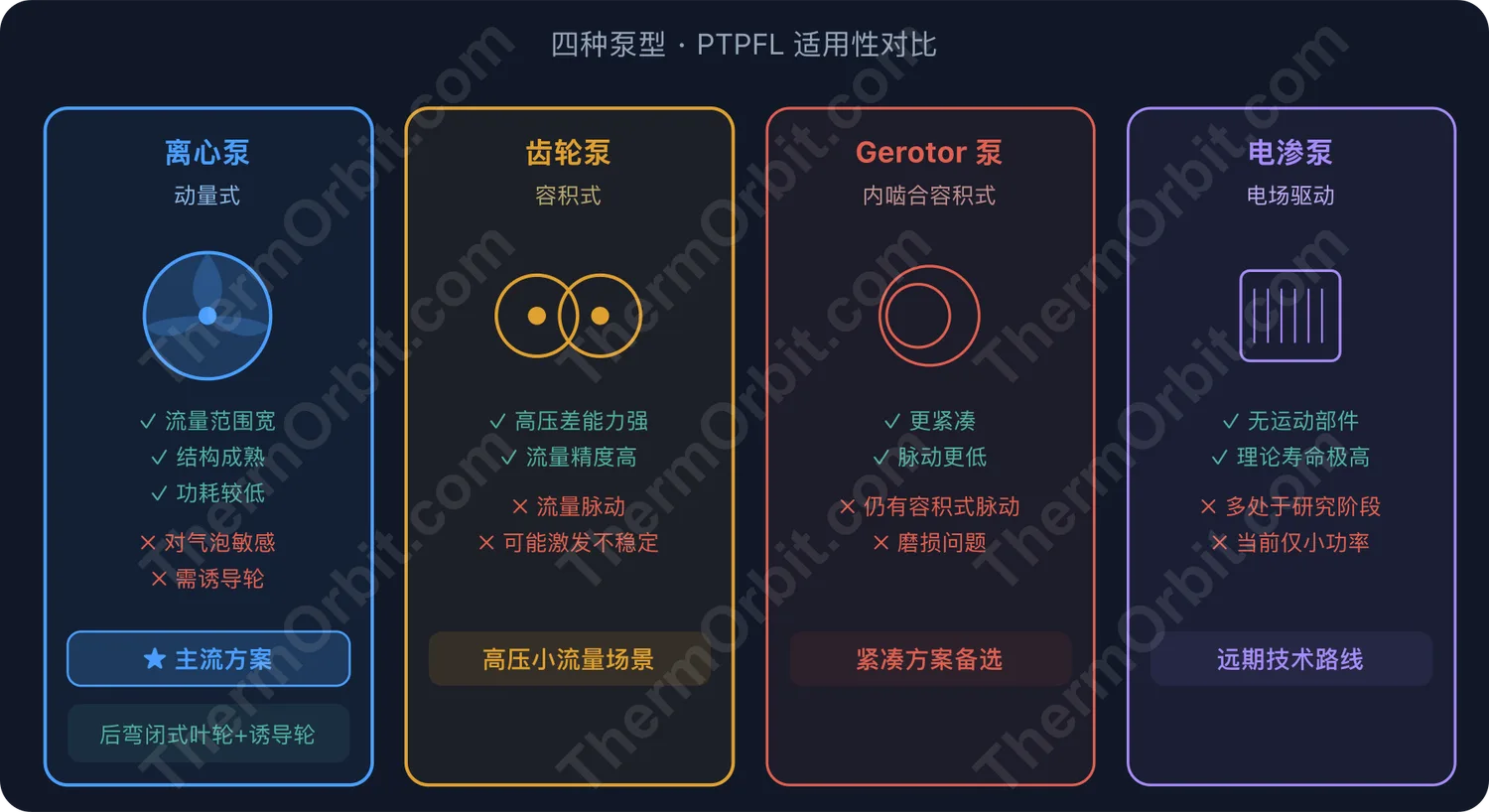

图4 ｜ 四种泵型形态——离心泵凭借流量宽裕和结构成熟成为 PTPFL 主流选择

离心泵结构成熟、流量范围宽、连续流动特性好、和 BLDC 密封一体化结构易于集成，后弯闭式叶轮在效率、压头稳定性和制造成熟度之间取得不错平衡。但它有一个天然弱点：不喜欢气泡。入口出现气泡或局部汽化时，叶轮进口的有效密度和流场会变化，可能导致扬程下降、振动增加，严重时气蚀。因此实际方案里常加诱导轮，在主叶轮前给工质预增压、扩大抗气蚀范围。换句话说，离心泵是主流，但通常要和入口过冷控制、诱导轮、储液器压力管理一起设计。

齿轮泵和 Gerotor 泵属于容积式路线，高压差能力强，但排量脉动会通过管路压降、蒸发器干度和冷凝器压力反馈到整个回路，诱发密度波或压降振荡，缓冲结构又会带来质量和体积代价。它们更适合任务边界明确、确实需要高压差小流量的场景。电渗泵没有传统机械运动部件、概念吸引人，但目前在流量、压头、效率以及辐射、温循、污染长期稳定性上距离主流 PTPFL 还有明显工程距离。

主流方案因此并不是因为离心泵”完美”，而是它在复杂约束下最均衡：后弯闭式叶轮提供稳定液力性能，诱导轮改善入口抗气蚀，密封一体化 BLDC 消灭动密封，陶瓷球或动压轴承覆盖长寿命。每个部件都不是孤立最优，而是系统约束下的组合最优。

五、泵也是热源，PTPFL 泵不是”选出来”的，而是”算出来 + 验出来”的

在热控设计里，泵常被写成给定流量、给定压头的液力部件。但从能量守恒看，泵输入的电功率不会全部变成有用压头：

W_input = W_hydraulic + W_bearing + W_motor_loss + W_controller_loss

只有 W_hydraulic 真正用于提升机械能，其余的轴承摩擦、电机铜损铁损、Can Tube 涡流、控制器损耗最终都变成热，部分进入泵体结构，部分直接进入工质。地面系统这是效率问题，航天器上这是热平衡问题——如果辐射器面积、储液器控温功率或冷凝器裕度没有把这部分算进去，热账就闭不上。

真正的宇航泵选型不是查目录挑型号，而是从系统热负荷开始逐步闭合。

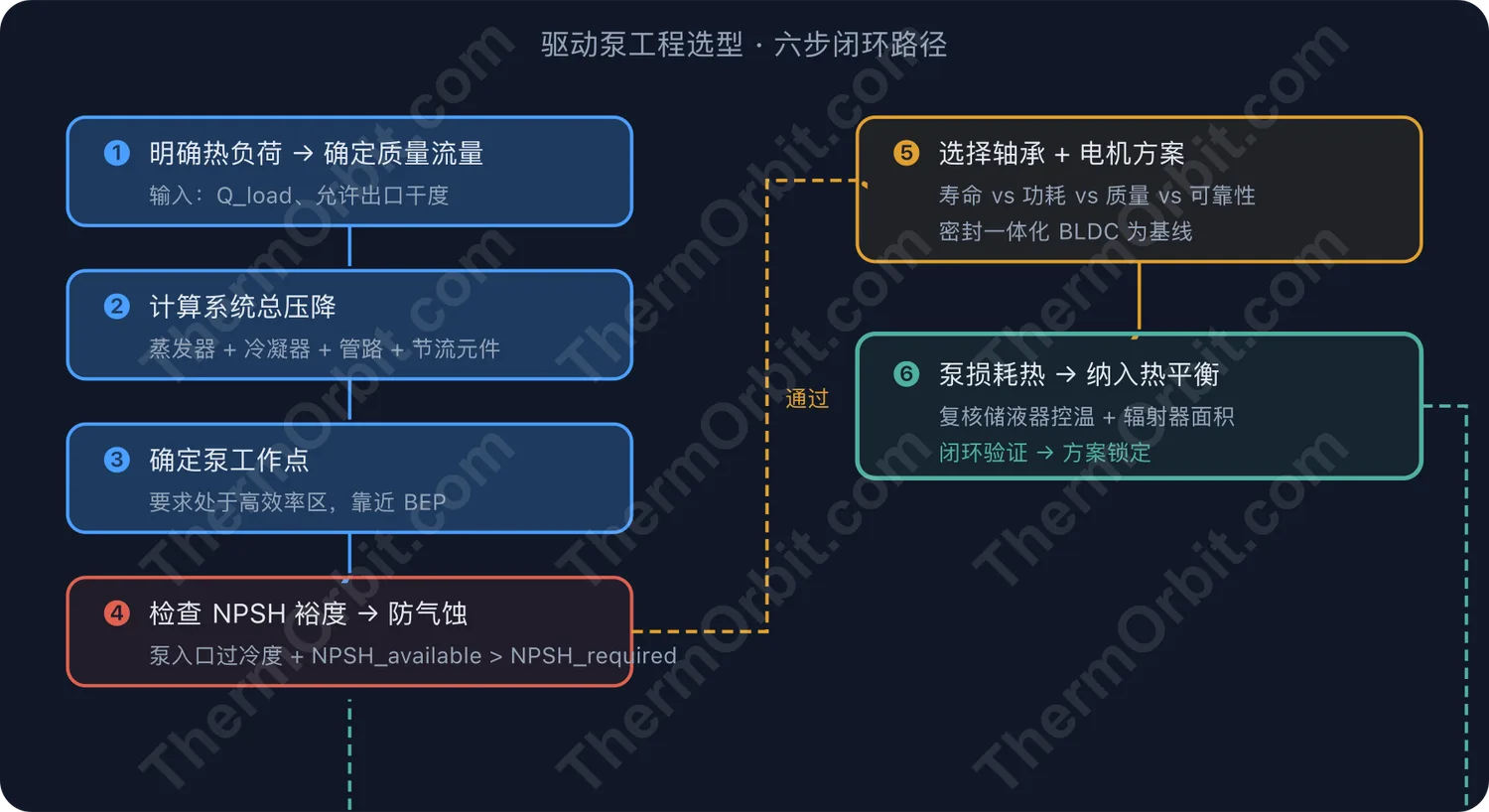

图5 ｜ 六步选型闭环——从热负荷出发，最终回到系统热平衡验证，泵损耗热不能漏算

工程化路径通常是六步：从载荷热耗、允许温差和工质潜热确定目标质量流量（覆盖最热、部分负荷和瞬态）；计算蒸发器、冷凝器、管路、阀件和两相段摩擦/加速压降；确定泵入口过冷度与 NPSH 裕度，并把微重力气泡管理纳入；选择泵型、叶轮、轴承路线和电机/Can Tube 方案；把液力效率、电机效率、轴承摩擦、控制器损耗回填到系统热模型；最后做闭环校核与寿命验证，若辐射器或储液器裕度不够，就回到前面重新调整。

设计审查时至少要回答八个问题：泵入口是否始终保证过冷液态？密封结构是否消除了动密封？轴承路线是否与任务寿命匹配？电机与控制器是否适合空间环境？泵工作点是否靠近高效稳定区？泵损耗热是否进入热平衡模型？发射段载荷是否会伤害转子系统？所有湿润面材料是否经过长期相容性验证？这八个问题背后其实只有一个核心判断——泵的每一种失效模式，是否都已经被转化为可分析、可试验、可验证的工程问题？

宇航泵之所以长成这样，是因为它被九条约束一步步逼到了这里。真空让动密封失去吸引力，微重力让入口过冷和诱导轮成为必需，长寿命和零维护让轴承成为天花板，低功耗和轻量化让性能优先的方案被重新审视，工质兼容性、辐射和发射振动把材料、电机和结构拉进同一个约束场。最后那台泵看似一个机械部件，实际是热力学、流体力学、电机电磁、材料相容性、空间环境可靠性和系统工程共同折叠出来的结果——它的外形不是设计师”画”出来的，而是任务约束”逼”出来的。
