产品研制

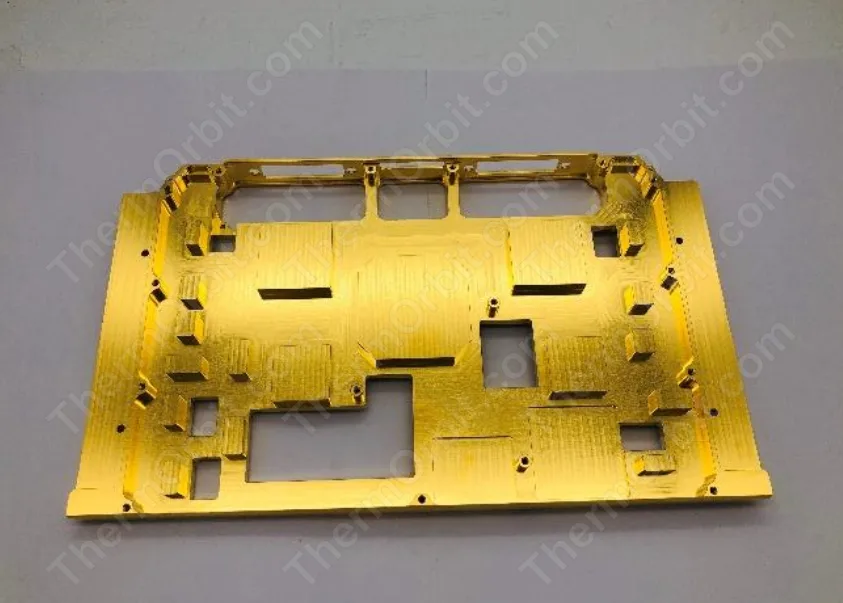

结构和工艺

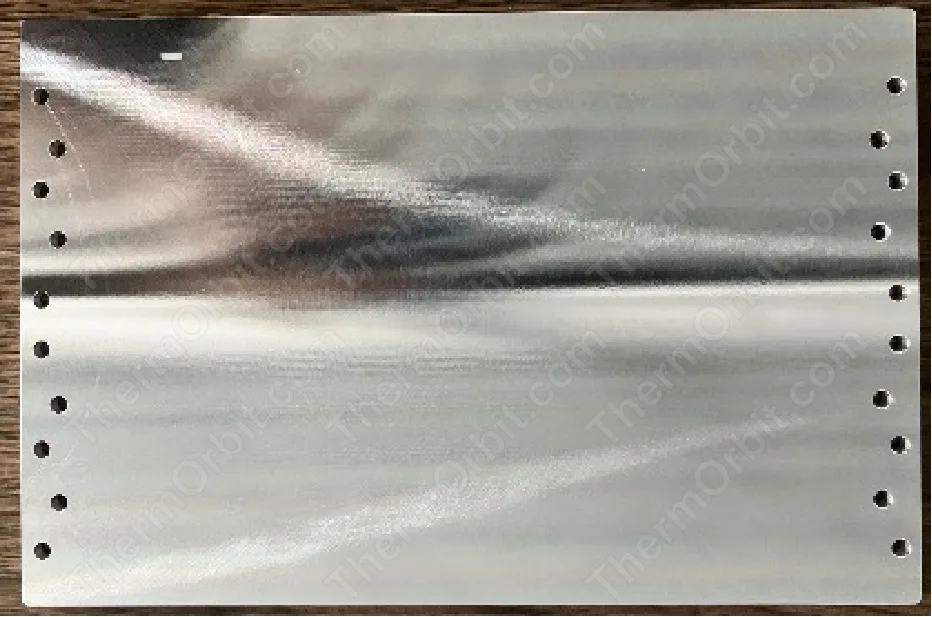

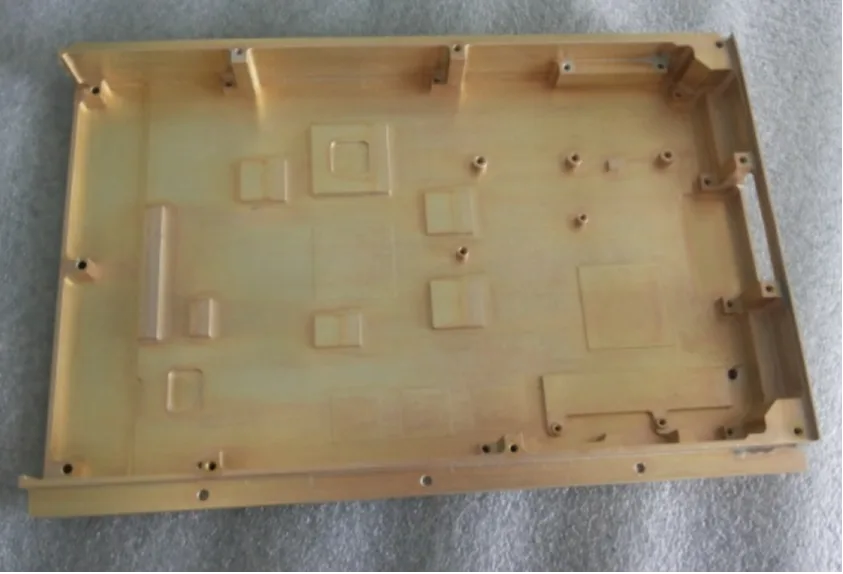

腔体由金属盖板、蒸发面和毛细芯组成，经扩散焊或钎焊密封后充注工质，蒸汽在腔内面向扩散，液体由毛细芯回流。

关键参数

• 铝合金材料体系，尺寸 600 x400 mm
• 横向等效导热率 3000–10000 W/m·K
• 热源热流密度处理能力 100–500 W/cm²
• 系统等效热阻 0.02–0.15 K/W

适用场景

广泛应用于卫星高功率有效载荷的热扩展均温、相控阵天线 T/R 组件散热、星载计算机高性能处理器冷却。典型案例包括国内某 Ka 波段高通量通信卫星行波管散热 VC、某型号相控阵雷达卫星。

结构和工艺

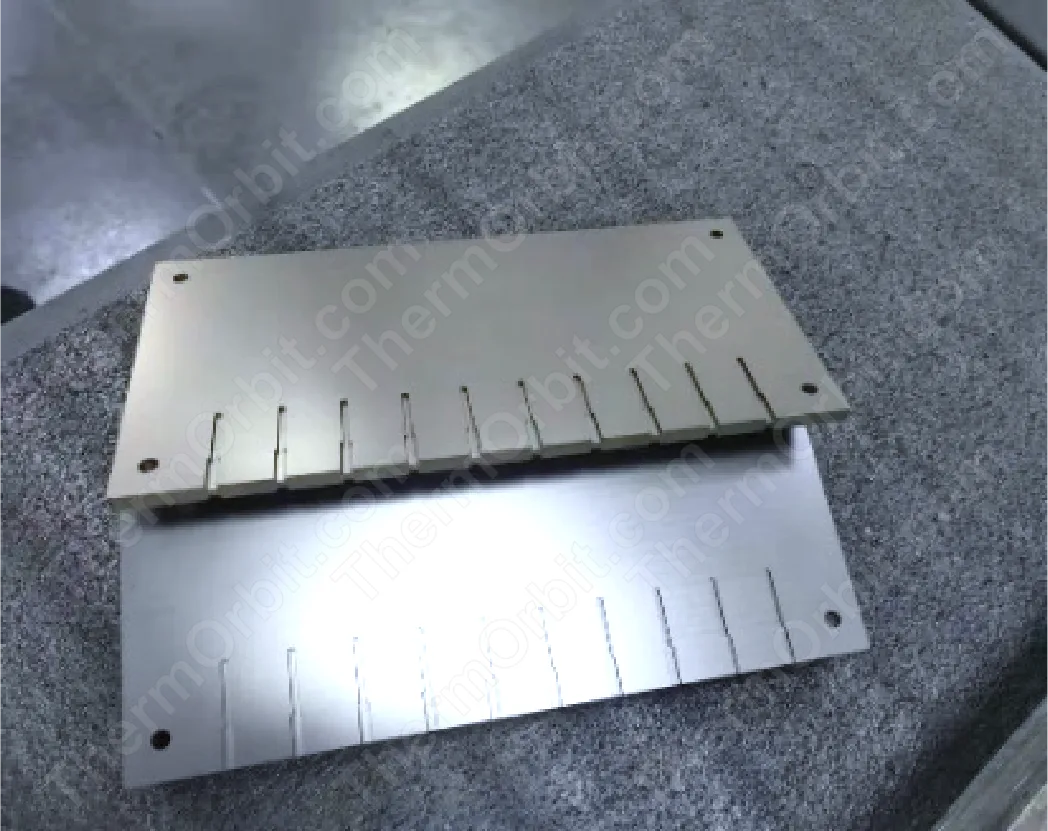

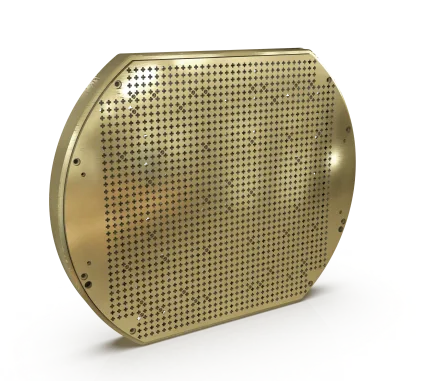

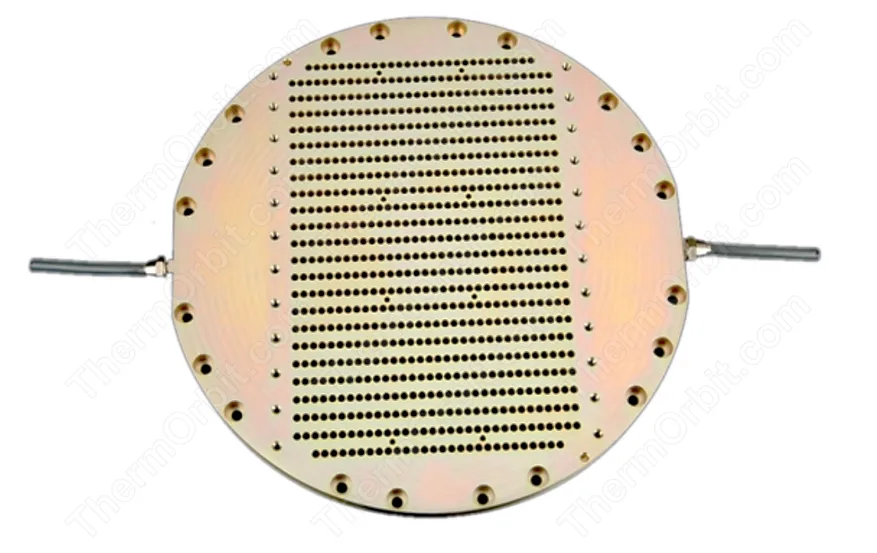

模块通常由金属壳体、PCM 芯材和导热增强骨架组成，通过翅片、泡沫金属或石墨片提升内部导热，并与冷板或热管界面耦合。

关键参数

• 单模块储热量 50–5000 Wh
• 模块质量比储热能量 ≥ 100 Wh/kg
• 工作温区 15°C 至 +120°C
• 工作寿命 ≥ 10000 充放循环

适用场景

适用于 SAR 雷达卫星高功率脉冲载荷散热缓冲、LEO 卫星日食阶段蓄电池及载荷保温、深空探测器休眠唤醒阶段热管理，以及地面大功率激光器与电子战设备间歇散热。

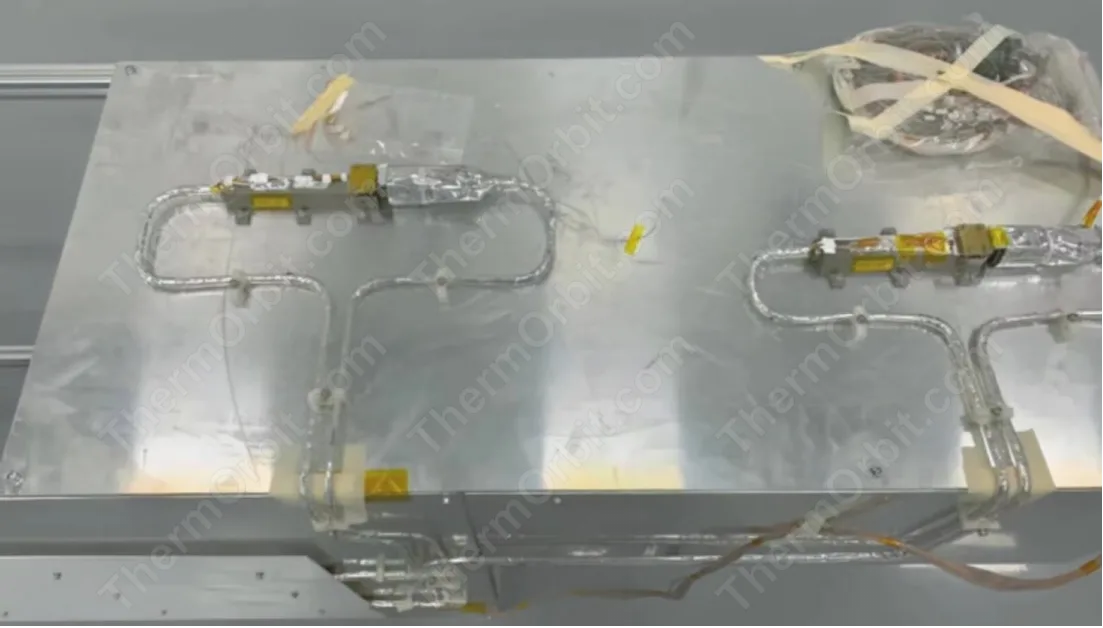

结构和工艺

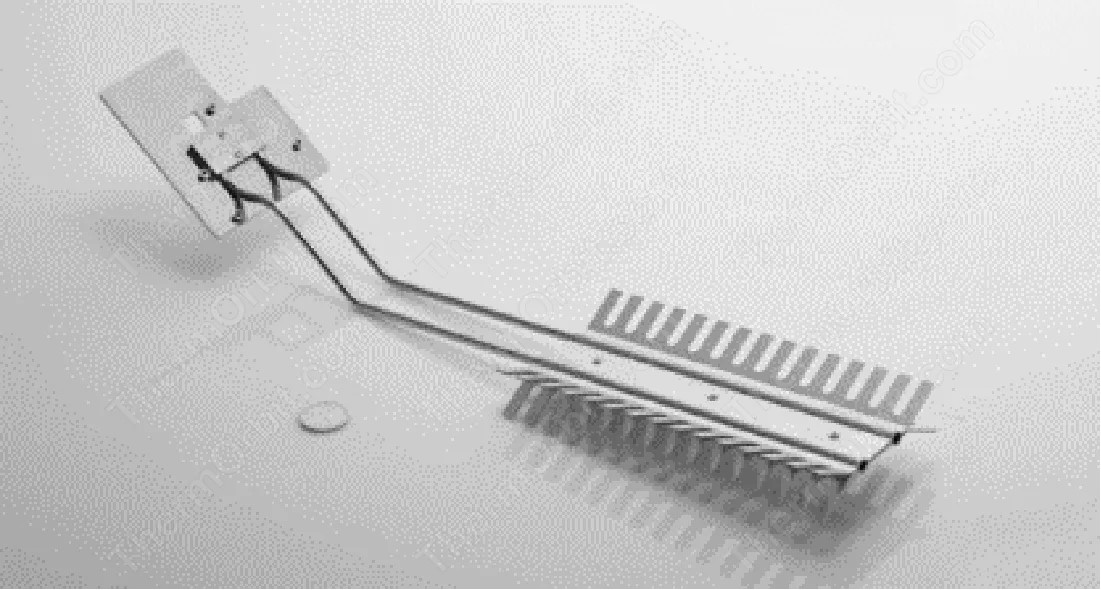

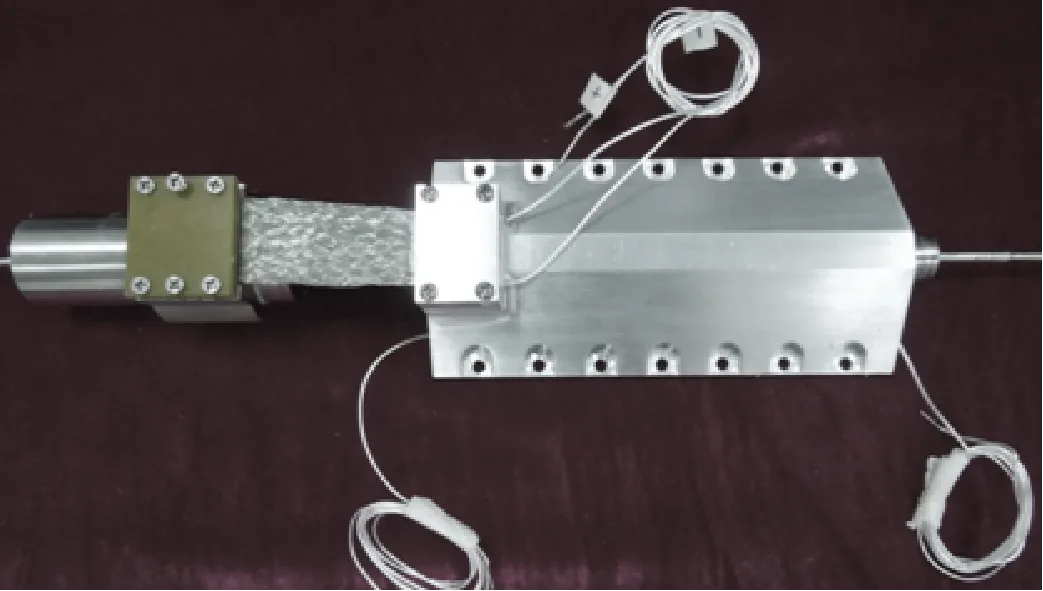

系统由蒸发器、毛细芯、储液器、蒸汽管线和冷凝器构成，蒸发器芯体提供毛细压头，液汽分路输运以降低流动干扰。

关键参数

• 传热功率范围 1000 W-5000W
• 蒸发器热流密度 5–50 W/cm²
• 系统等效热阻 0.02–0.3 K/W
• 传热距离 20 米，工作温区 -40 到 +80°C

适用场景

广泛应用于对地观测卫星焦平面阵列精密控温、大型天文望远镜探测器热控、深空探测器电子学舱与推进系统热管理，以及平台功率模块与蓄电池的高效散热。

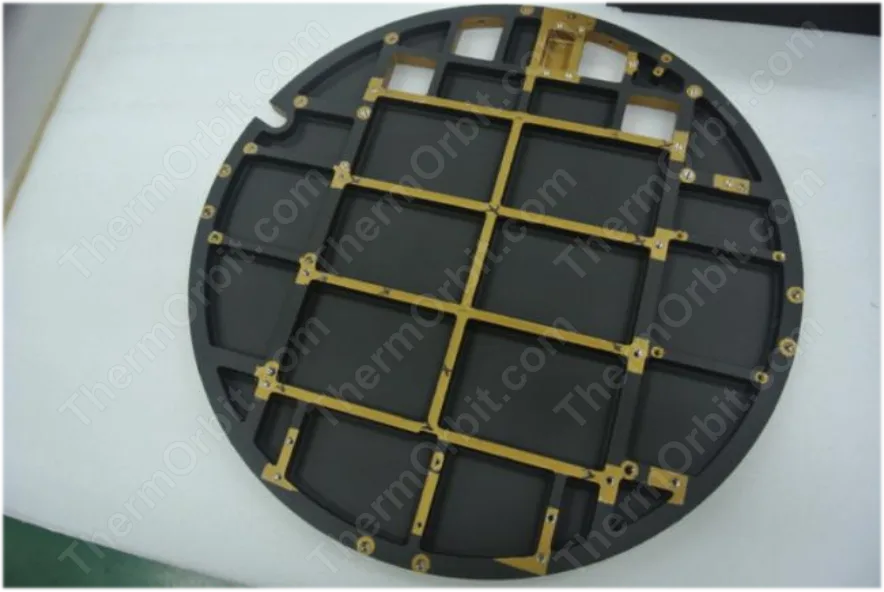

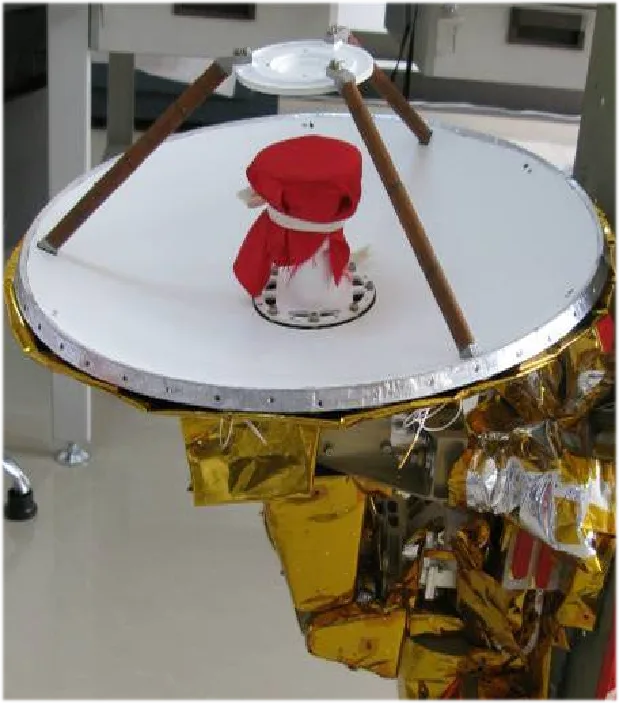

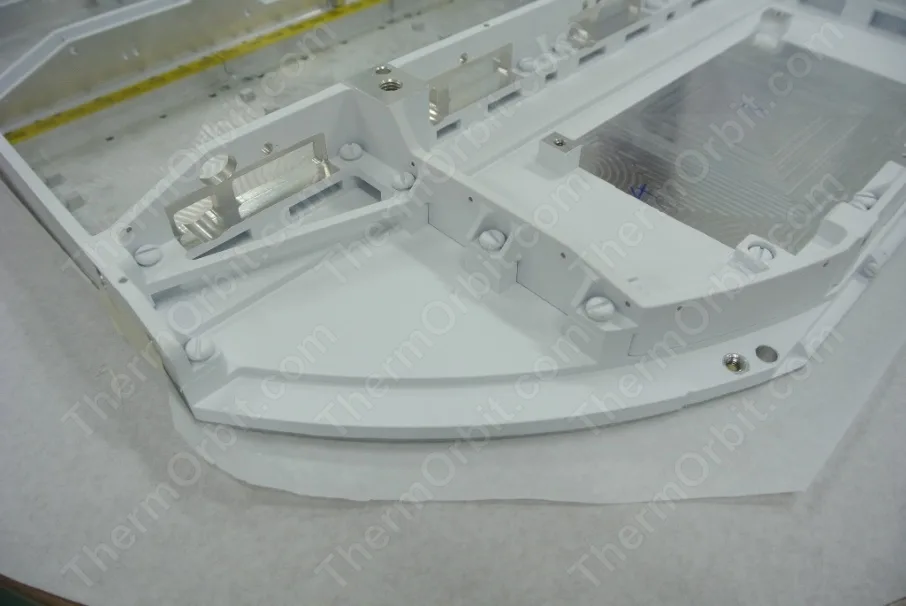

结构和工艺

涂层通过喷涂、刷涂、贴覆或镀膜形成热光学表面，施工前需进行基底处理，固化后关注附着力、低出气和辐照老化。

关键参数

• 典型白漆：α_s = 0.15–0.25
• 典型黑漆：α_s = 0.92–0.98
• 二次表面镜（OSR）：α_s < 0.08
• 金镀层：α_s = 0.25–0.35

适用场景

白色热控漆与 OSR 主要应用于卫星南北散热面、辐射散热板外表面；黑色涂层用于需要快速升温的仪器加热面及内部热交换表面；金镀层覆盖需隔热防护的精密结构件、低温光学件及推力器隔热套。

结构和工艺

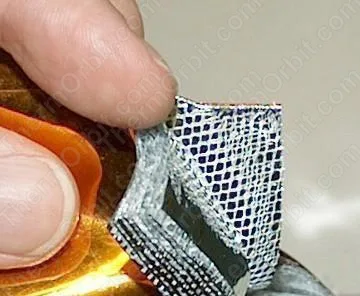

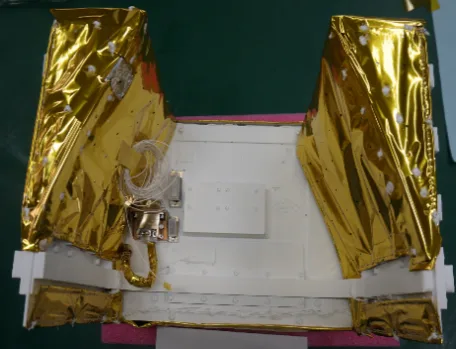

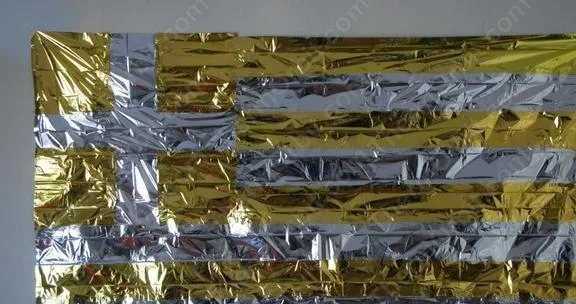

组件由低发射率镀铝膜与间隔网交替叠合，经裁剪、缝制、开孔加强和接地搭接形成包覆结构，重点控制压缩率与边缘漏热。

关键参数

• 典型 20 层 等效发射率 ε* < 0.01
• 热阻 > 4 m²·K/W，面密度 0.3–0.8 k
• 外层黑色聚酰亚胺以调控表面 α/ε
• 耐受太阳辐照剂量 ≥ 10⁵ W·h/m²

适用场景

覆盖卫星星体结构外壁、低温推进剂贮箱（减少漏热、降低蒸发量）、精密光学载荷镜筒隔热防污染、大型天线与太阳翼根部过渡段热控，以及深空探测器巡航阶段全包裹隔热。

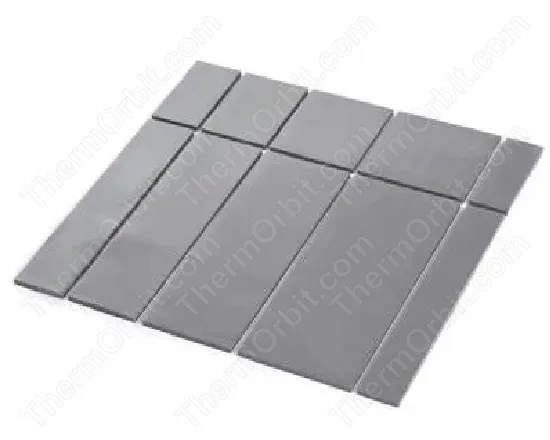

结构和工艺

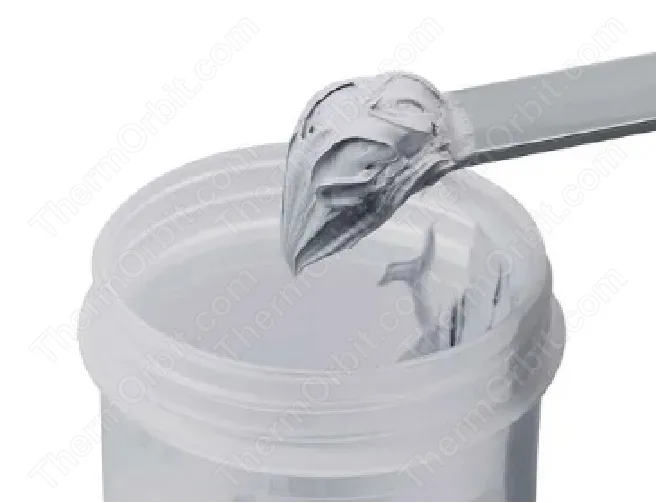

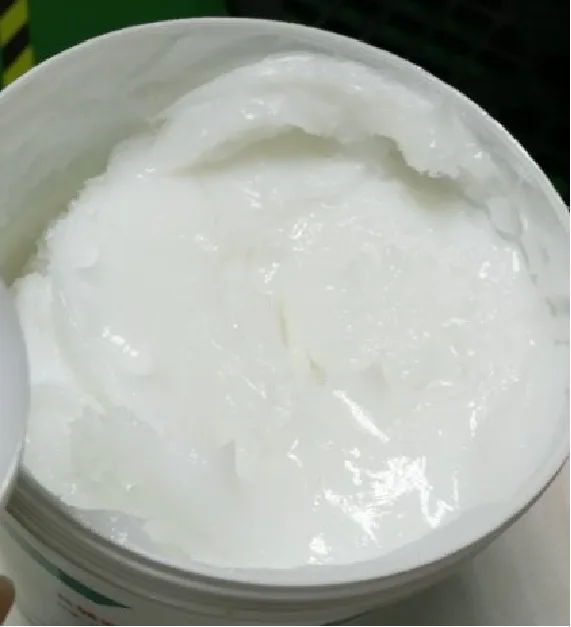

材料以硅脂、垫片、相变片、导热胶、石墨片或金属箔形态交付，装配时通过厚度控制、接触压力和点胶路径降低界面气隙。

关键参数

• 导热硅脂导热系数 1–12 W/(m·K)
• 铟箔热阻 0.005–0.05 K·cm²/W
• 真空放气：TML < 1.0% CVCM < 0.1%
• 典型热循环验证 −40°C 至 +80°C

适用场景

广泛应用于星载 FPGA、CPU芯片相控阵 T/R 组件、焦平面电子、电源模块的热界面连接。TIM材料可显著降低器件结温，抑制局部热点并提升全寿命可靠性。

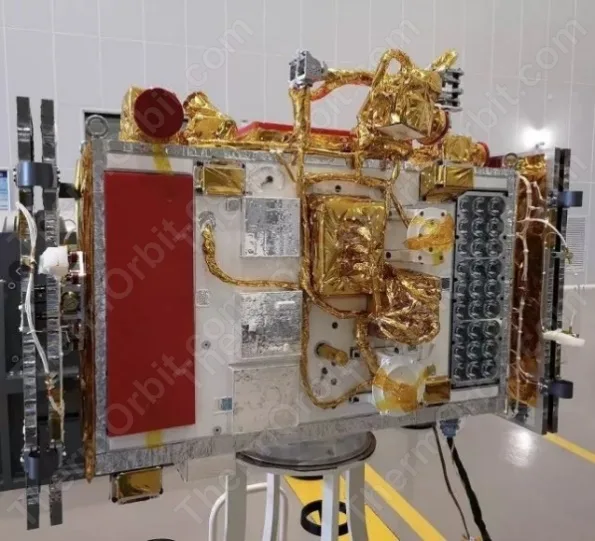

结构和工艺

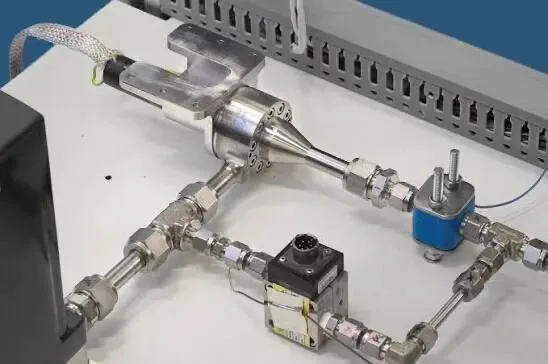

回路由泵、储液器、冷板、换热器、阀件和管路组成，采用洁净装配、检漏、充液和排气流程，依靠可控流量完成热量搬运。

关键参数

• 系统热输运功率覆盖 100 W 至 50kW
• 典型卫星级产品额定流量 0.05–5 L/min
• 系统等效热阻 0.01–0.2 K/W
• 工质温区 −40°C 至 +120°C

适用场景

大功率卫星热管理、大型空间站舱段跨模块热量传输、遥感卫星相机焦平面与电子学的精密温控等场景。如欧洲哥伦布实验舱流体回路、国内某 GEO 大型通信卫星电推模块热控。

结构和工艺

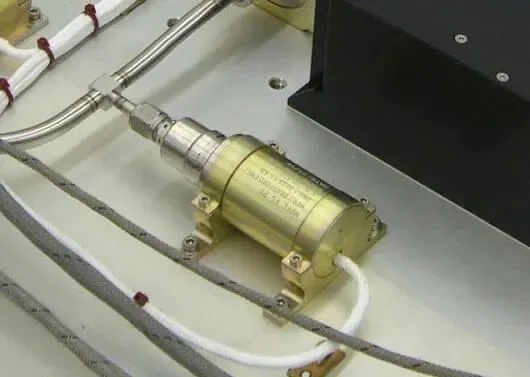

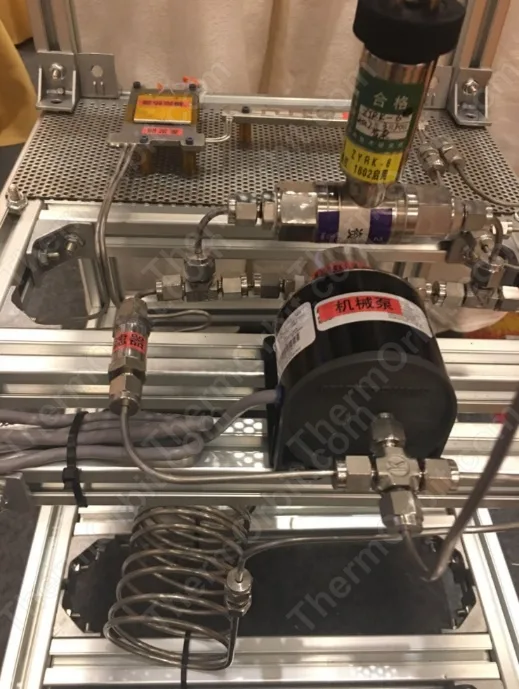

系统由泵组、蒸发器、冷凝器、储液器和两相管路构成，需控制充注量、气液分配和泵前过冷度，保证蒸发冷凝循环稳定。

关键参数

• 系统热输运功率范围 500 W 至 50 kW
• 蒸发器热流密度可达 20–100 W/cm²
• 工质充注量较单相系统减少 60–80%
• 热阻低于 0.1 K/W，温控精度优于 ±2°C

适用场景

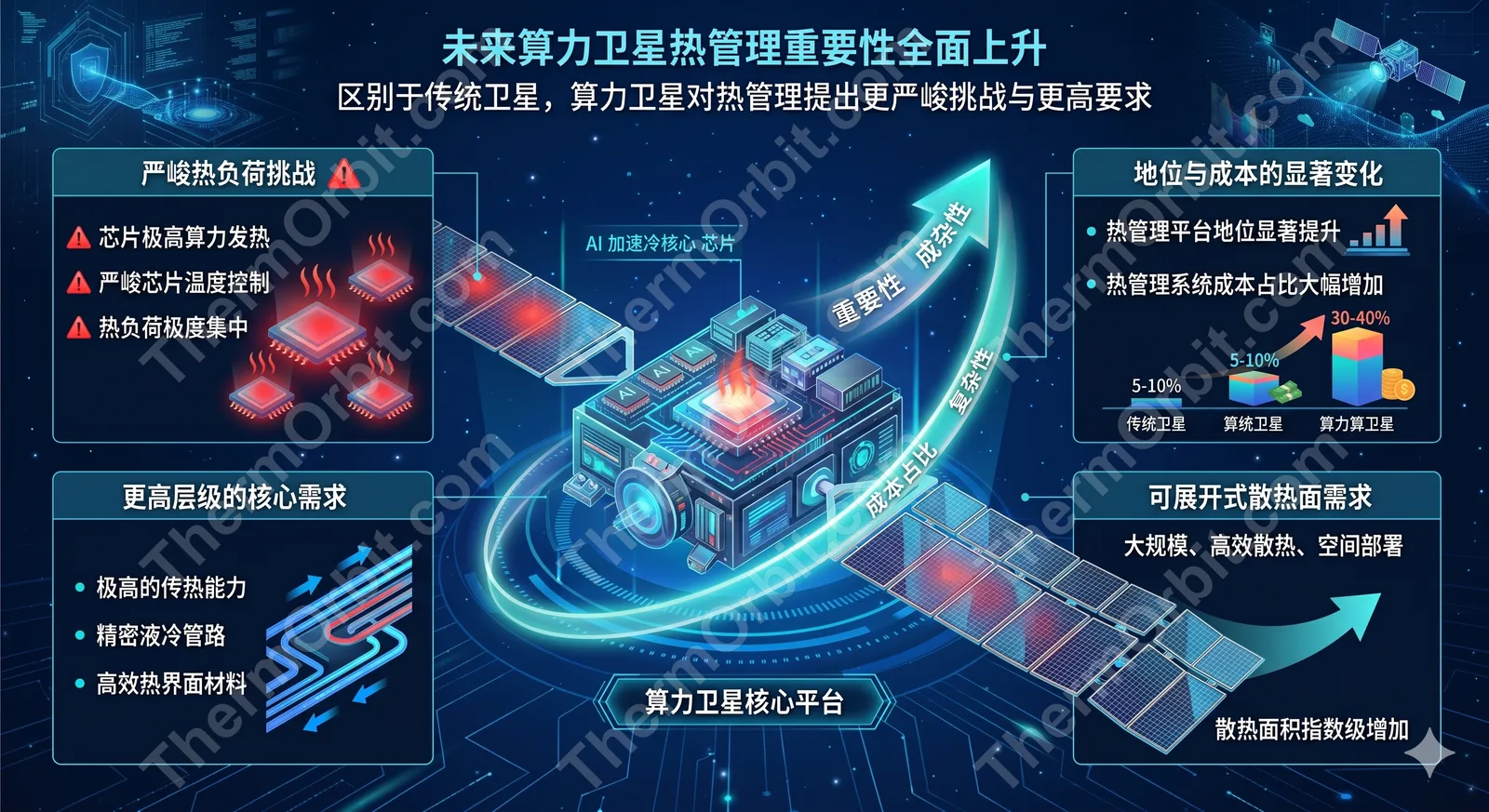

适用于算力卫星平台级热管理、深空探测器热控（火星、木星轨道器）、空间站科学载荷高功率密度冷却，以及需要在大温差环境下维持精确温区的航天任务。

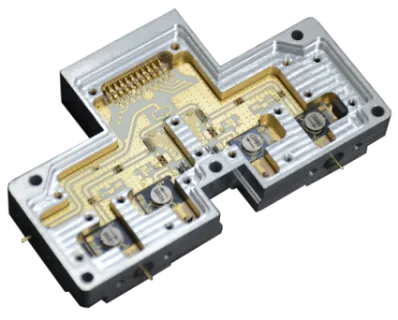

结构和工艺

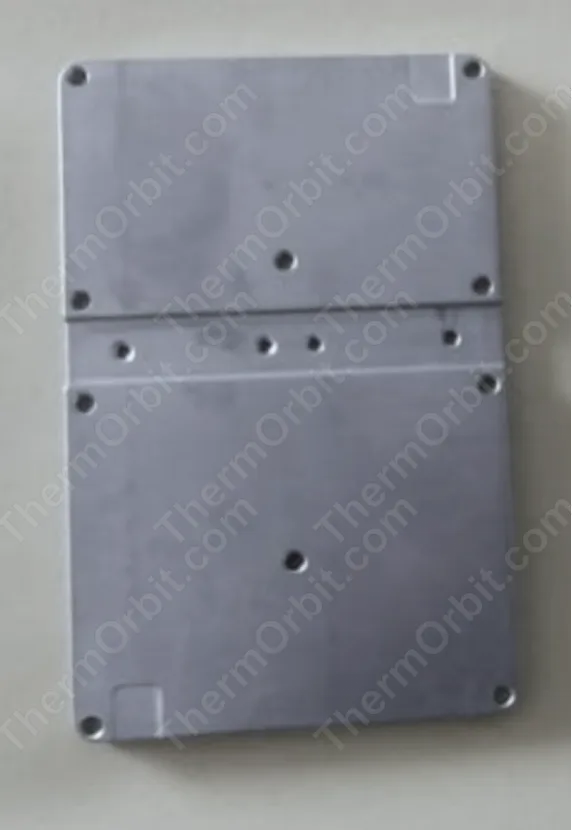

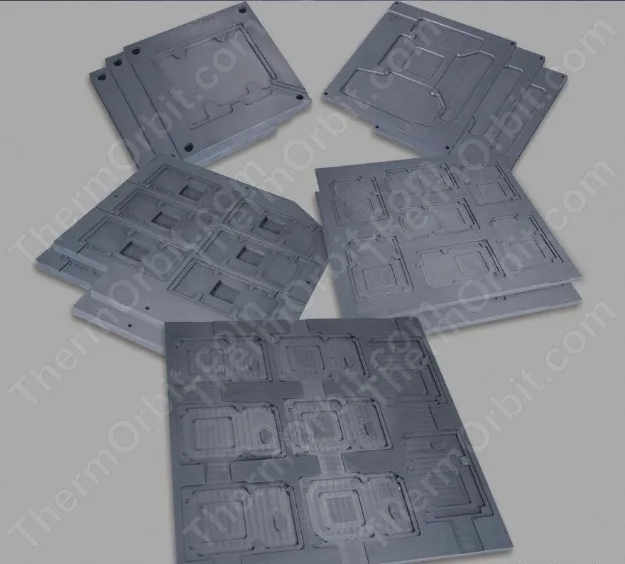

板体采用铝合金蒙皮与热解石墨芯层复合，常见为三明治结构，通过热压、钎焊或胶接成型，并预留安装凸台或涂层界面。

关键参数

• 面内等效导热系数 400–900 W/(m·K)
• 厚度 2–10 mm，芯层 0.5–5 mm
• 适用热流密度 5–50 W/cm²
• 工作温区 −180°C 至 +150°C

适用场景

适用于 GEO 通信卫星 SSPA 安装板、LEO 大型相控阵天线 T/R 组件底板、星载计算机与 AI 处理器均温、深空探测器电源模块散热等场景。

结构和工艺

结构由蜂窝面板、热管或流体管路、热控涂层、展开铰链和锁定机构组成，制造后需完成展开、平面度、热真空和锁定验证。

关键参数

• 展开面积 0.5–15 m²，展开时间 < 60 s
• 散热功率密度 200–600 W/m²
• 展开可靠性 ≥ 0.9999（含锁定）
• 散热均温性 ±5°C，设计寿命 ≥ 15 年

适用场景

适用于高功率 GEO 通信卫星主散热面扩展、空间站外部散热翼、深空探测器（木星、土星任务，太阳辐照弱，需大面积辐射器维持仪器工作温度）。
