储液器为什么是 PTPFL 的压力大脑？
当算力卫星进入高负载模式，控制器通常会先提高泵速，让更多工质流过蒸发器，把热量带走。
但在泵驱两相流体回路（PTPFL）里，泵速加快也会推高压降、拉低泵入口压力，并侵蚀过冷裕度。系统可能在几秒内从“流量增加”走到“泵入口接近气蚀”。
这就是储液器与泵联合控制的核心难点：泵管流量，储液器管压力；一个是秒级，一个是分钟级。两者必须一起守住流量、蒸发温度和泵入口过冷度。
| 核心结论：PTPFL 的联合控制不是“泵速控制 + 储液器控温”两件独立小事，而是用两个执行器同时守住三个物理约束。泵速负责秒级流量跟踪，储液器负责分钟级压力锚定，泵入口过冷度必须由独立安全仲裁长期盯住。 |
一、储液器不是液罐：它是压力基准源
储液器看起来像带加热器和传感器的容器，但在 PTPFL 里，它真正锚定的是系统饱和压力。
两相回路的饱和压力决定饱和温度，饱和温度又决定蒸发器工作温度。储液器通过调节自身温度，等于给全回路设定压力平台。以氨为例，常见温区内 T_acc 每变化 1°C，饱和压力约变化 14 kPa。
| 工程直觉：泵决定“流多少”，储液器决定“在哪个压力和温度平台上流”。前者是流量控制器，后者是热力学基准源。 |
二、两个执行器，三个硬约束
PTPFL 至少要同时满足三条底线：
| 约束 | 控制含义 | 失守后果 | 主要相关执行器 |
|---|---|---|---|
| 泵入口过冷度 ΔT_sub ≥ 3 K | 泵入口必须保持液态，远离饱和线 | 气泡进入泵、扬程下降、气蚀、叶轮损伤 | 泵速 + 储液器压力 |
| 流量追踪热负荷 | 质量流量必须覆盖蒸发器热负荷 | 蒸发器出口干度过高、热源温度失控 | 泵速 ω |
| 蒸发温度在运行窗口内 | 饱和温度必须落在载荷允许范围 | 载荷过热或过冷，系统偏离设计点 | 储液器加热功率 Q_h |
执行器只有两个：泵速 ω 改变流量，储液器加热功率 Q_h 改变压力。两个执行器要守住三条约束，必须明确优先级。
最高优先级是泵入口过冷度。流量不够可以降载，温度偏差可以拉回；泵入口一旦进入两相状态，控制问题会变成机械损伤问题。
三、快慢双回路：泵速快，储液器慢，安全仲裁兜底
成熟架构通常分三层：Loop 1 用流量计 FM 反馈控制泵速，秒级跟踪热负荷；Loop 2 用 T_acc 反馈调节 Q_h，分钟级锚定系统压力；安全仲裁读取 T3 和 P3，实时计算 ΔT_sub。

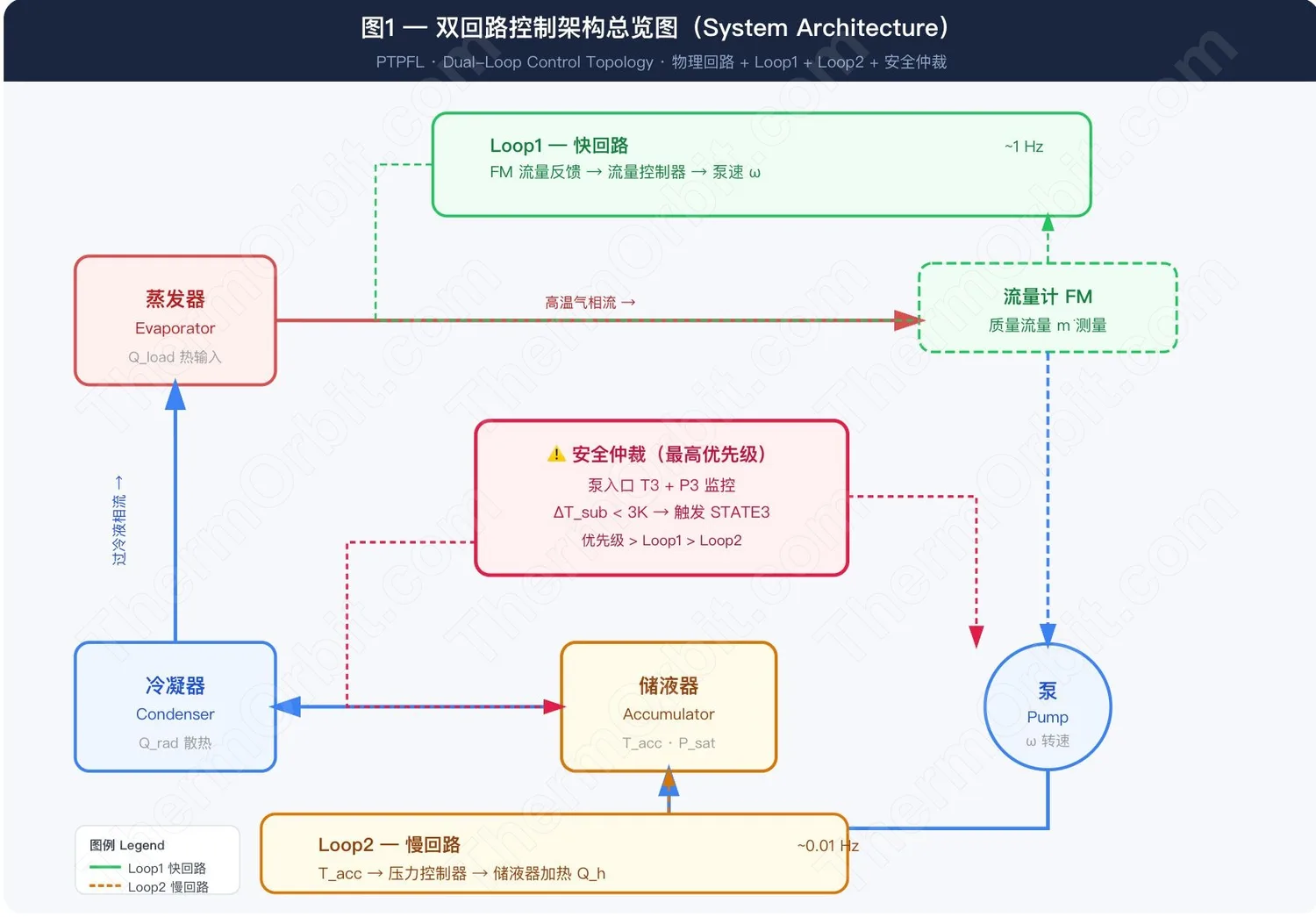

图1 ｜ PTPFL 双回路控制架构——泵速闭环负责流量，储液器控温闭环负责压力，过冷度监控负责安全仲裁

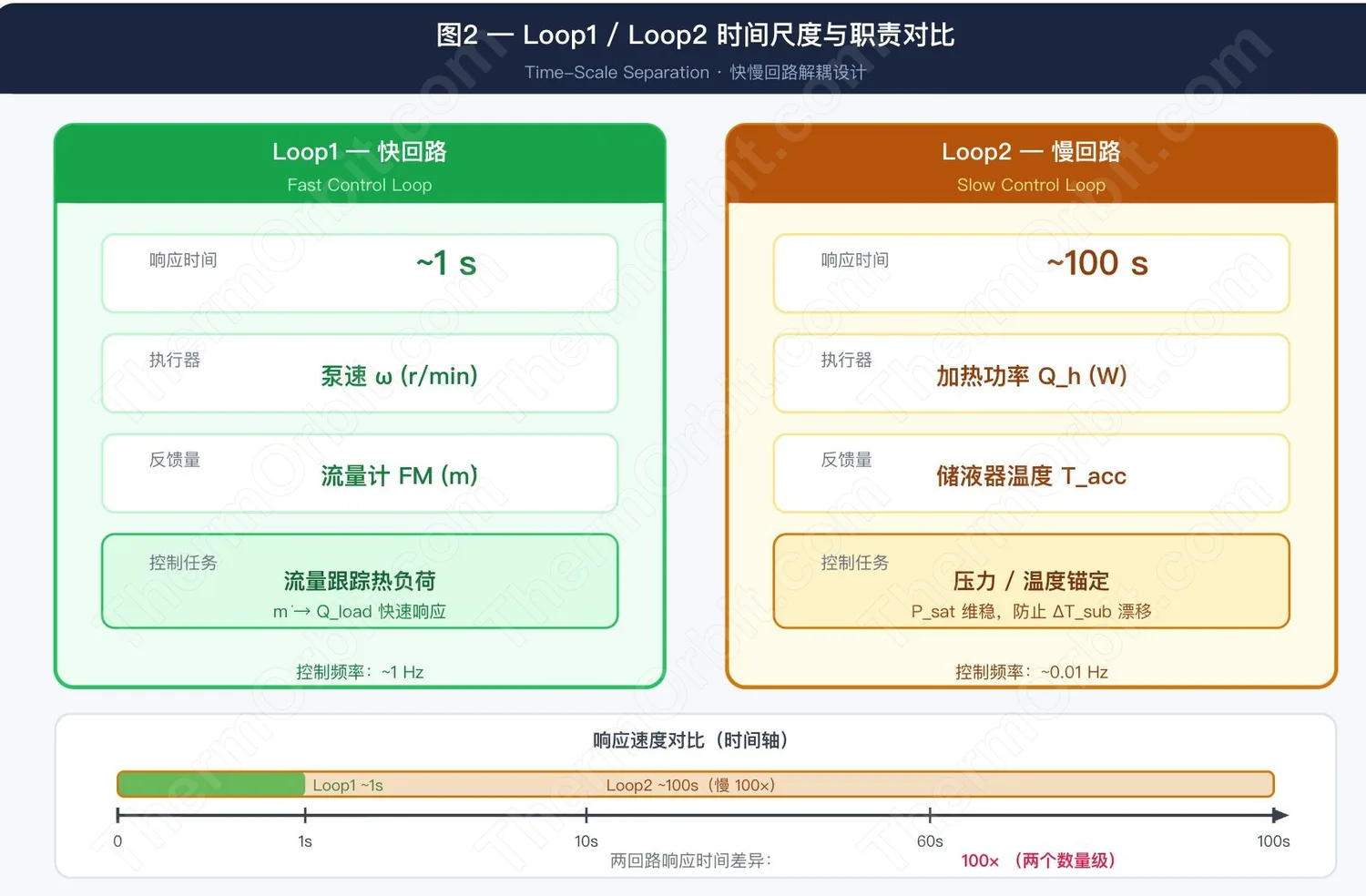

这套架构依赖时间尺度分离。泵速回路快，储液器回路慢，两者差开足够带宽，系统才有机会把流量扰动和压力基准解耦。若泵速回路过激，或储液器热惯性设计不当，过冷裕度会最先暴露风险。
四、泵速上调为什么会反噬过冷裕度？
热负荷上升时，泵速提高是必要动作，但它会同时触发这条链：
| ω ↑ → ṁ ↑ → 管路压降 ΔP ↑ → 泵入口压力 P3 ↓ → 饱和温度 T_sat(P3) ↓ → 过冷裕度 ΔT_sub ↓ |
泵入口过冷度取决于当前压力下的饱和温度和实际液体温度：
| ΔT_sub = T_sat(P3) - T3 |
当 P3 下降而 T3 来不及同步下降，ΔT_sub 就会收窄。泵速提高虽然增加流量，却可能削弱泵入口安全边界。

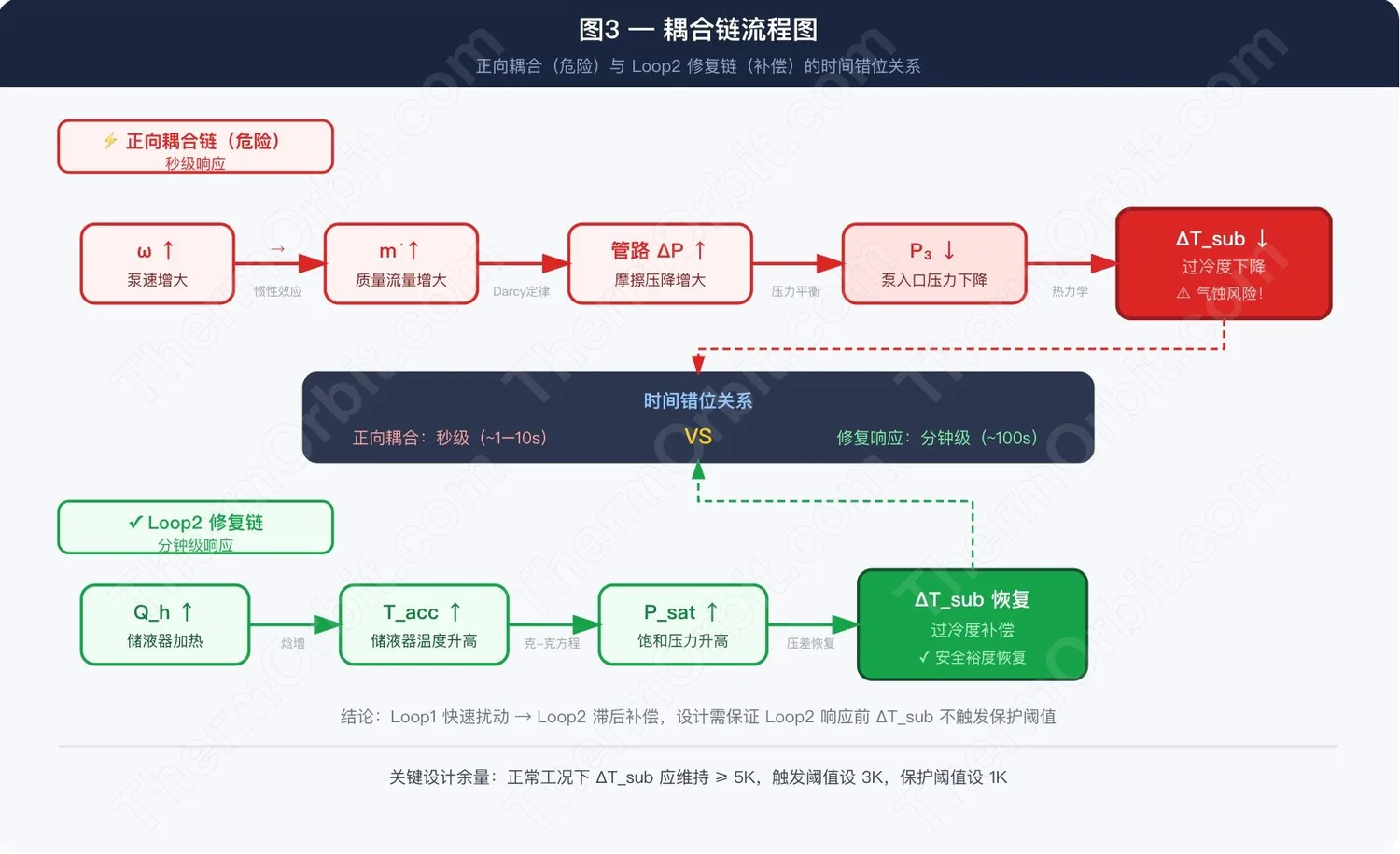

图2 ｜ 泵速上调的反噬链条——流量增加带来压降增加，泵入口压力下降，过冷裕度被侵蚀
热负荷阶跃时最危险：Loop 1 几秒内把泵速拉上去，Loop 2 还没来得及抬高压力基准，中间窗口就要靠安全仲裁覆盖。
图3 ｜ 热负荷突变后的安全窗口期——快回路先动，慢回路滞后，安全仲裁必须覆盖中间过渡段
储液器的修复路径，是把回路压力平台整体托高：
| Q_h ↑ → T_acc ↑ → P_sat ↑ → 回路压力基准上移 → 泵入口过冷裕度恢复 |
因此，对可预测扰动，控制器不应等 ΔT_sub 下降后再补救，而应提前修正储液器设定点。
五、状态机、前馈和储液器本体
PTPFL 不能只靠 PID。启动、热负荷阶跃、过冷保护和备份泵切换都要写进状态机；冷态启动尤其要先建压、再开泵。
| 状态 | 触发条件 | 控制动作 | 设计重点 |
|---|---|---|---|
| STATE 0 预热 | 冷态启动或系统重启 | 储液器先加热，建立压力和过冷裕度 | 未建立过冷裕度前禁止开泵 |
| STATE 1 稳态运行 | 热负荷平稳 | Loop 1/Loop 2 正常闭环 | 维持流量、压力和温度窗口 |
| STATE 2 负载跟踪 | 热负荷变化超过阈值 | 泵速快速跟踪，储液器设定点前馈修正 | 避免快回路独自拉高压降 |
| STATE 3 过冷保护 | ΔT_sub 低于阈值 | 限制泵速，提升压力设定点，必要时降载 | 安全优先级高于流量追踪 |
| STATE 4 备份泵切换 | 主泵故障或性能异常 | 隔离故障泵，切换冗余路径 | 重新建立工作点和过冷裕度 |

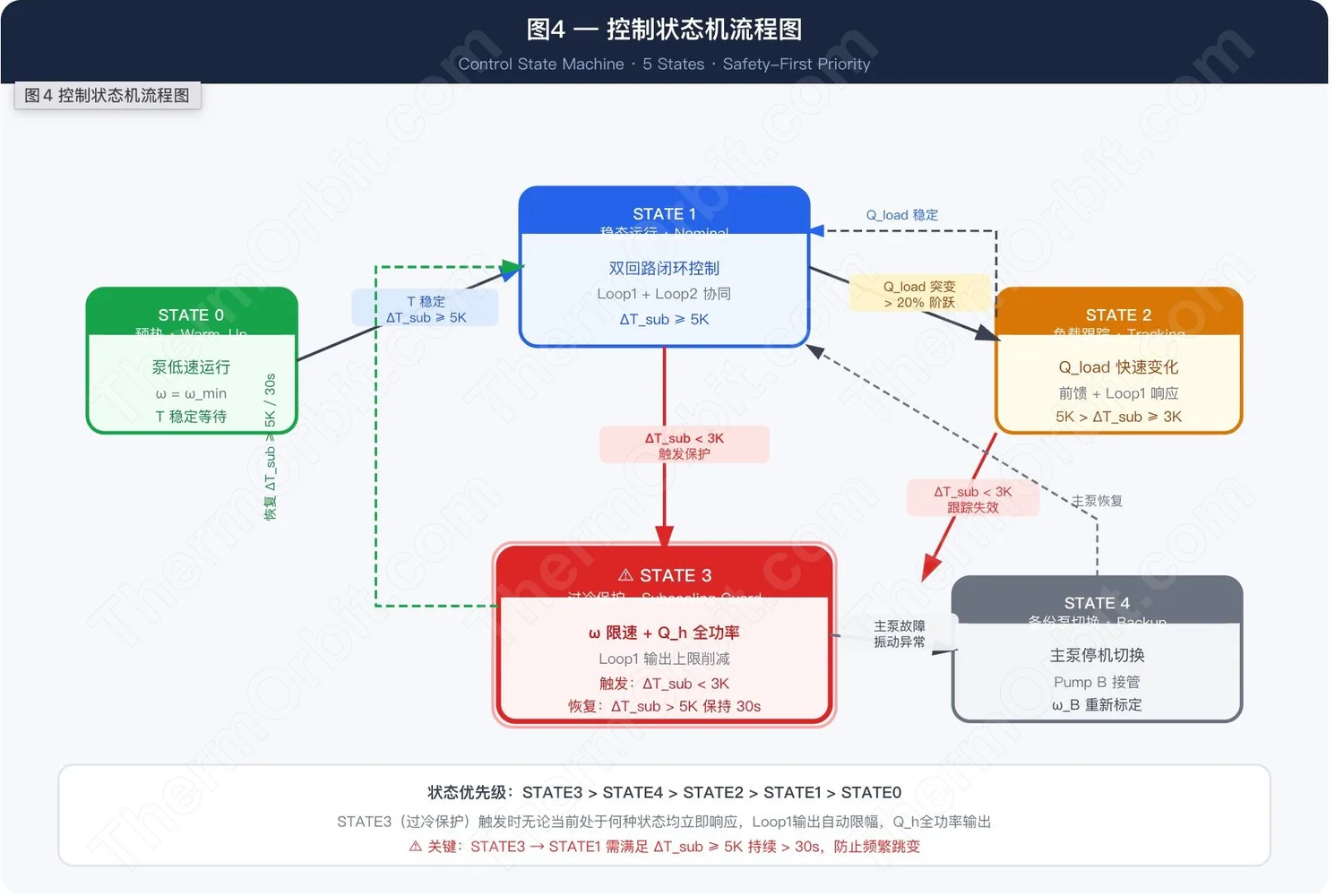

图4 ｜ PTPFL 联合控制状态机——预热、稳态、负载跟踪、过冷保护和备份泵切换必须有明确转换条件
LEO 的日照/阴影切换是可预测扰动。前馈控制可以在进入日照前提前抬高压力设定，在进入阴影前提前降低不必要的流量和压力，让反馈只做安全区内微调。

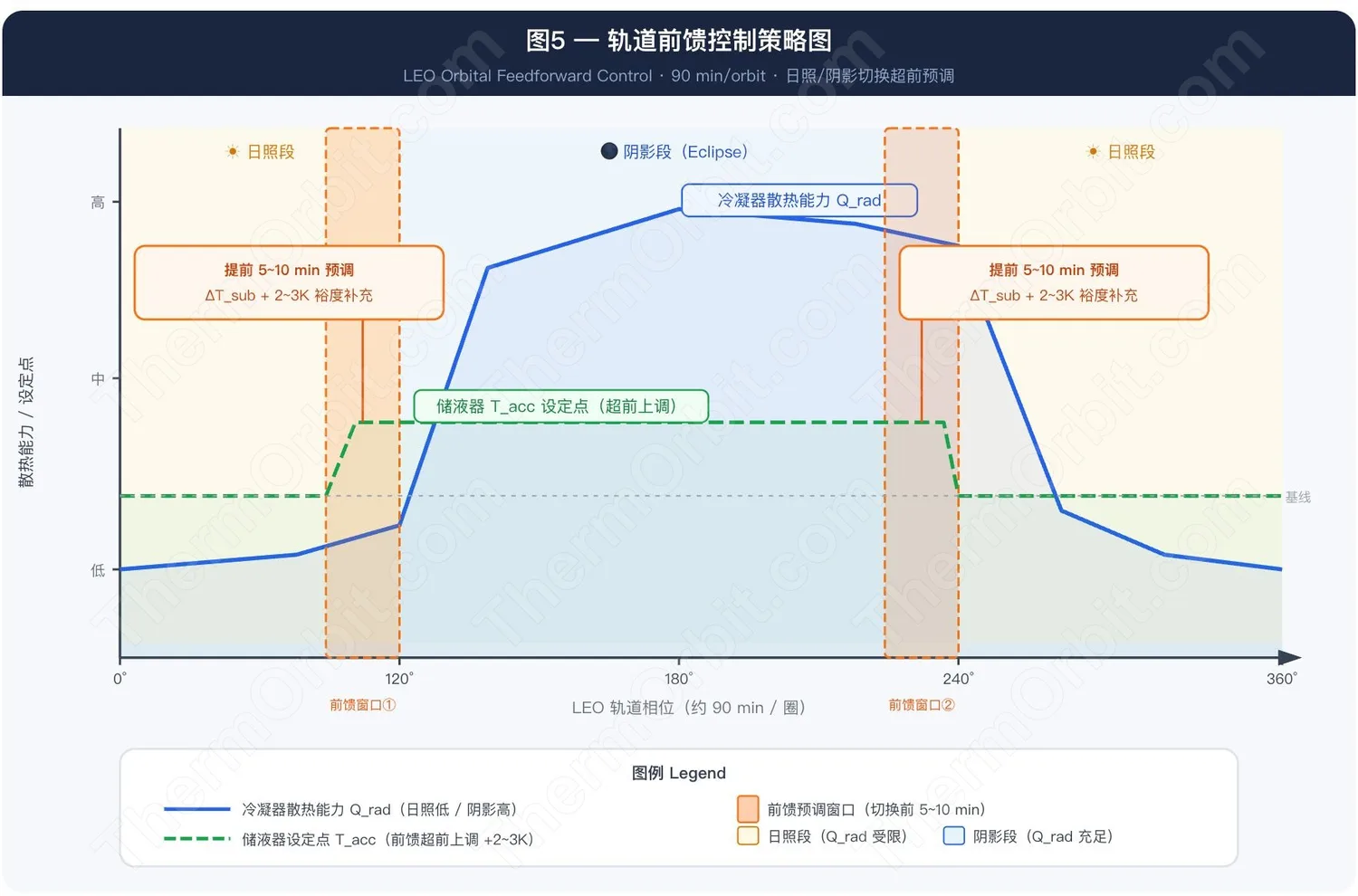

图5 ｜ LEO 轨道热环境前馈控制——利用日照/阴影切换的可预测性，提前修正流量和储液器设定点
储液器本体也决定控制能力。微重力下，它必须稳定取液，并把气液界面管理在可预测位置。
| 方案 | 原理 | 优点 | 风险 |
|---|---|---|---|
| 毛细网 Screen | 依靠表面张力把液体钉在出口附近 | 结构简单，无运动件 | 最大可承受压差有限，污染会影响毛细性能 |
| 弹簧活塞 Piston | 用机械力隔离气液相 | 气液边界清晰，出口供液可靠 | 有摩擦和磨损，结构复杂度更高 |
| 金属动脉 Artery | 通过毛细通道主动引液 | 微重力液体管理能力强 | 加工和清洁度要求高，验证成本较高 |
储液器容积要覆盖工质体积膨胀，并保持 30%-70% 的合理充液率：
| V_acc ≥ ΔV_fluid / f_fill |
最后，方案审查至少问九件事：
| 1. 过冷度是否是最高优先级安全量？ T3+P3 是否进入独立仲裁？ 2. Loop 1 和 Loop 2 时间尺度是否分离？ 泵速秒级、储液器分钟级是否成立？ 3. 热负荷阶跃是否验证 ΔT_sub 最小值？ ω 上调导致的 P3 下降是否越界？ 4. 储液器设定点是否参与前馈？ 载荷跃迁和日照/阴影切换前是否提前修正？ 5. 启动是否强制先建压、后开泵？ STATE 0 是否有软件互锁？ 6. 容积和加热功率是否覆盖最坏工况？ 冷起动、稳态和出影瞬态是否分别校核？ 7. 微重力取液是否验证？ 毛细网、活塞或金属动脉是否覆盖姿态和污染风险？ 8. 传感器是否支撑状态机？ FM、T_acc、T3、P3、P4 和关键温度测点是否齐全？ 9. 备份泵切换后是否重新闭合工作点？ 流量、压头、过冷度和压力是否重新校核？ |
PTPFL 的控制难点不在泵能不能调速，也不在储液器能不能加热，而在两个不同时间尺度的执行器要共同守住同一个两相系统。泵负责把热量带走，储液器负责给回路定压，安全仲裁负责确保泵入口永远拿到液体。
