两相回路“自己会抖”这件事，有多严重？
在正式进入密度波振荡之前，有一个概念上的分叉必须先确认，否则后面的判据会混在一起。
第十四章讲过的 Ledinegg 不稳定性，是静态不稳定——它的特征是系统存在多个稳态工作点，一旦扰动超过临界值，系统会”跳跃”到另一个稳态，是一次性事件，跳过去就稳定了。
密度波振荡（DWO）完全不一样。系统只有一个稳态，但这个稳态是动态不稳定的——初始扰动极小也无所谓，系统会自发地把这个扰动放大，最终演变成持续的周期性振荡，不收敛，不自愈。
这个区别不是学术分类，是工程判据和设计措施完全不同的根源。

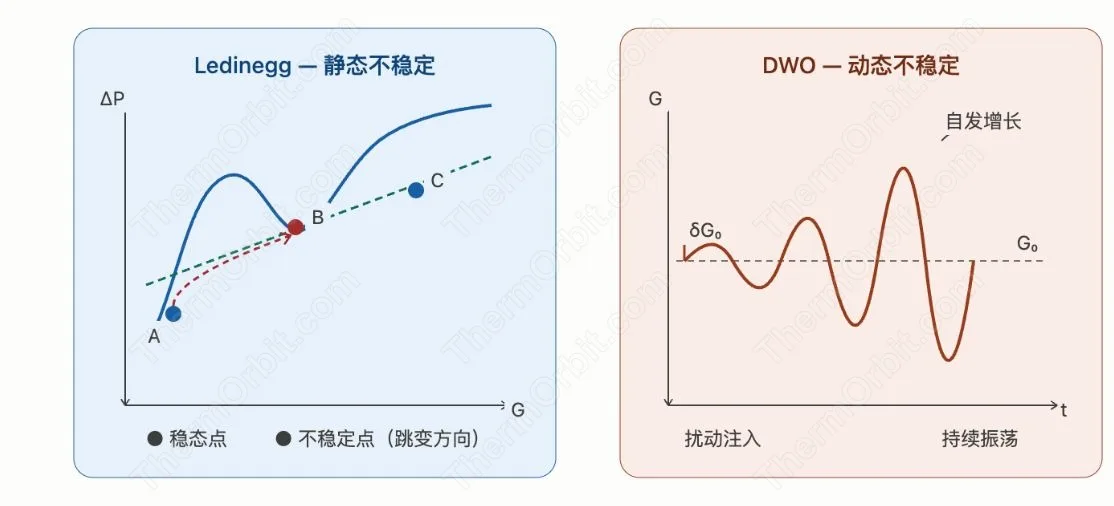

左图里，Ledinegg 不稳定性的关键是 N 形曲线和外特性曲线形成三个交点——中间那个（B点）是不稳定的，一旦被扰动，系统会单向跳到 A 或 C，然后稳定下来。这是一次性跳变。
右图里，DWO 只有一个平衡点 G₀，但扰动不但没有衰减，反而越来越大，最终演变为等幅振荡——系统”困”在这个振荡里出不来。
理解了这个区别，才能读懂后面的判据为什么长那个样子。
密度波振荡：一个延迟负反馈系统的必然结局
物理机制并不复杂，只是容易被”负反馈应该自稳定”的直觉遮住。
问题的关键在于：负反馈系统如果有延迟，在特定条件下必然振荡。这是控制理论的基本结论，不是两相流特有的现象。两相加热通道碰巧天然具备所有振荡所需的条件——延迟反馈、非线性增益、以及一个可以持续供给能量的热源。

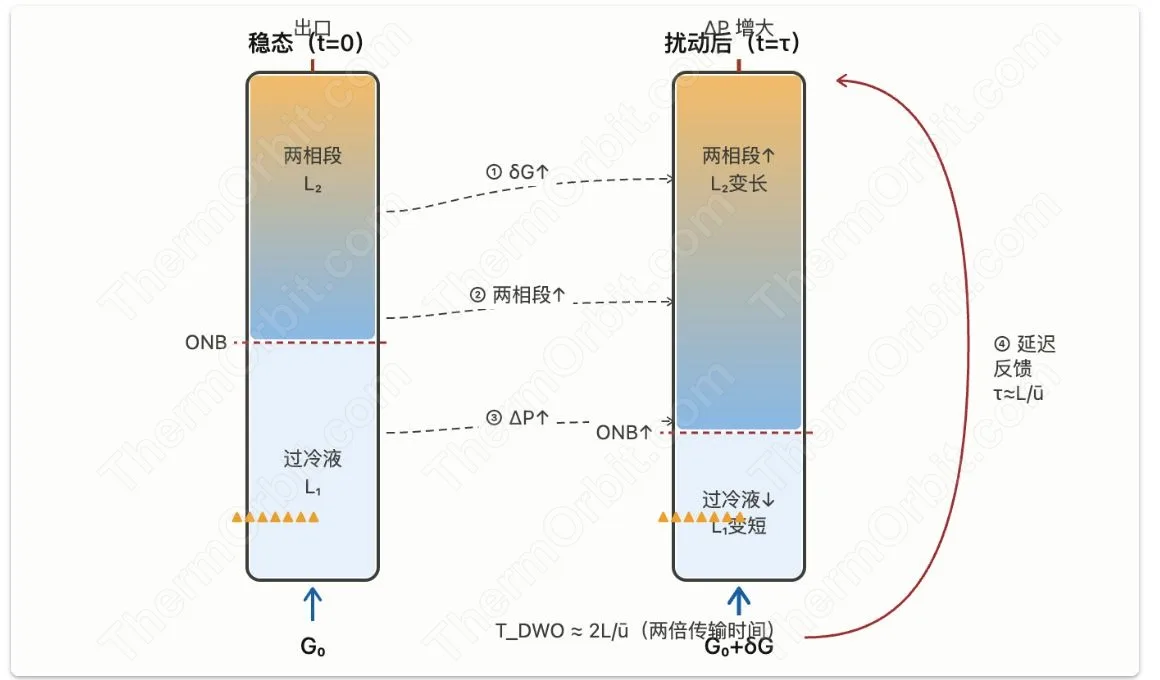

具体机制是这样的。稳态运行时，某时刻入口流量出现微小正扰动（流量增大）。流量增大意味着工质跑得更快，过冷段变短，沸腾起始点（ONB）上移，两相段变长。两相工质密度比液相低得多，两相段越长，摩擦压降越大。压降增大，流量随之被压制——到目前为止，这确实像是一个负反馈。
但反馈有延迟。 扰动从入口传播到出口，需要经过整条通道；压降的变化反馈到入口流量，又需要类似的时间。这段延迟，约等于通道流体传输时间 τ = L/ū 的两倍，就是振荡周期的量级：
延迟负反馈系统在特定增益条件下必然进入振荡——这不是偶发异常，是物理机制的必然结果。
机制清楚了，判据怎么用？工程上用两个无量纲数来评估工作点是否处于 DWO 危险区：Í
- 相变数 N_pch：衡量热流密度推动相变的强度。热流越大、管路越长、质量流速越低，N_pch 越大。
- 亚冷数 N_sub：衡量入口过冷度对振荡的抑制能力。入口越冷，N_sub 越大，系统越稳定。

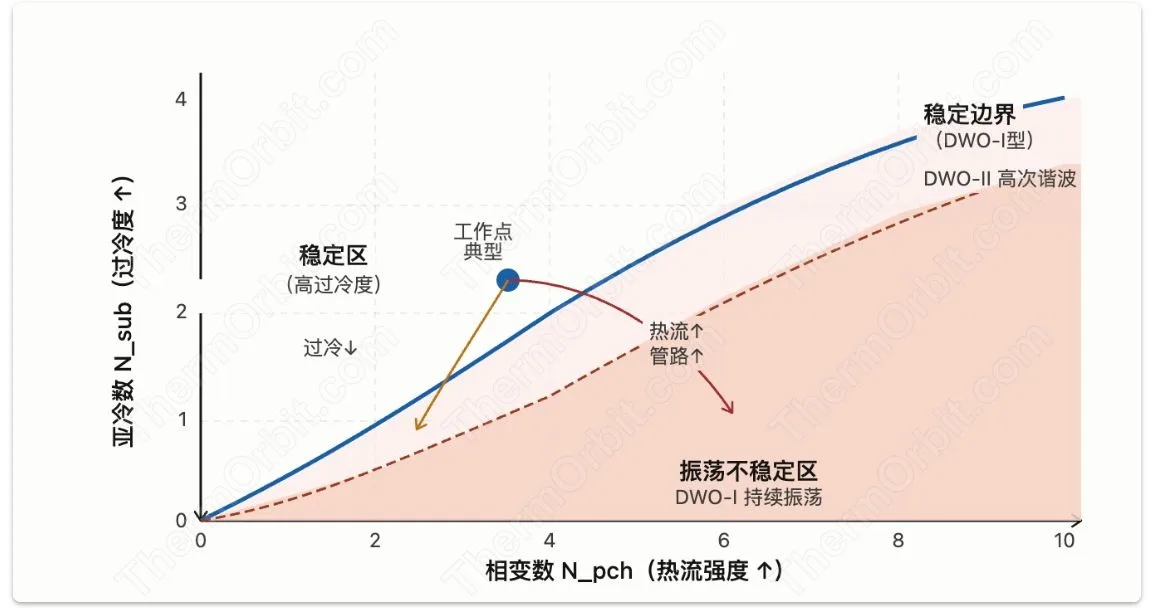

Ishii-Zuber 稳定性图在 (N_pch, N_sub) 平面上画出一条边界线。工作点在边界右下方，就会振荡。
稳定边界是一条斜线——它描述的是 N_sub 和 N_pch 的临界关系：为了稳定住系统，入口过冷度必须与热流强度”匹配”。过冷度不够而热流太高，工作点就落进右下方的振荡区。
对于 PTPFL 系统来说，算力载荷上升（热流增大）、辐射翼面延长（管路增长）、泵功约束收紧（质量流速下降）——这三个趋势在稳定图上的合力方向，恰好是朝着不稳定区。这不是耸人听闻，是真实存在的设计约束矛盾，需要用入口节流系数主动抵消。
压降振荡：N 形曲线与储液器的共谋
PDO 的危险性比 DWO 更隐蔽，因为它的频率极低——0.01 到 1 Hz，周期可以长达几分钟。短时间的地面试验根本看不出来，但它造成的伤害是纯粹的热疲劳性质：蒸发器在每个振荡周期内完整经历一次从高温到低温的热循环，焊缝就是这样一点点累积损伤的。
PDO 的发生有两个缺一不可的必要条件。

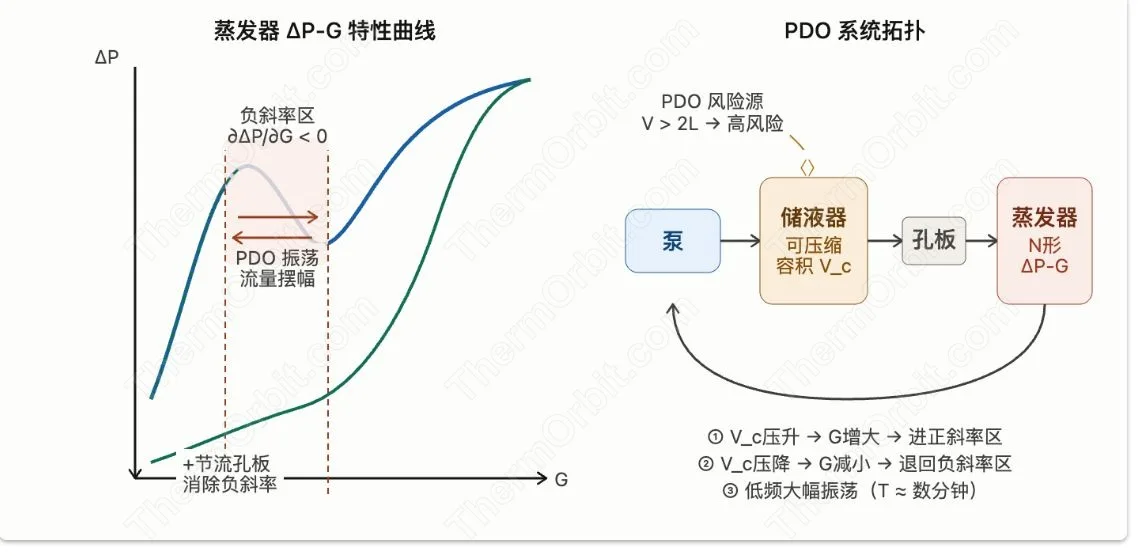

条件一：蒸发器处于 N 形 ΔP-G 曲线的负斜率区。 这是低流量段两相流蒸发器的固有行为——在某个流量区间内，压降随流量增大反而下降，系统行为与直觉相悖。这一段负斜率区，就是 Ledinegg 不稳定性的根源，同时也是 PDO 的诱发条件之一。
条件二：蒸发器上游存在可压缩容积。 储液器、柔性管路的弹性变形、管道弯头里积聚的气泡，都可以充当这个角色。可压缩容积就像一个储能器：系统流量偏高时它储存压力能，流量偏低时它释放出来，在负斜率区的”配合”下形成自激振荡。
PTPFL 系统里有一个特别值得注意的细节：储液器的设计位置非常关键。储液器放在蒸发器上游，其可压缩性会直接扰动蒸发器入口压力，是 PDO 最强的驱动源。标准设计原则是把储液器置于蒸发器下游（回路出口侧），这样它的可压缩性对蒸发器入口的影响路径最长、最弱。
还有一个更隐蔽的问题：储液器体积如果超过 2 升，PDO 的振荡周期会进入分钟级，与控制回路（Loop2）的响应时间重叠。控制器会把振荡引发的温度波动误判为稳态偏差，努力”纠偏”，实际上给振荡加了油。
还有三类问题，在特定场景下同样致命
DWO 和 PDO 是两相回路中最常见的动态不稳定性，但远不是全部。以下三类现象发生在不同的工况下，不能忽视。
闪蒸/间歇沸腾振荡：冷启动阶段最容易触发。低流速时，液体被缓慢加热却迟迟不沸腾（过热亚稳态）。一旦某处核化，液体会瞬间剧烈沸腾，产生蒸汽柱把管内液体向两端猛推，流量出现大幅度脉冲，随后蒸汽冷凝复位，循环重演。周期通常在 1 到 30 秒，每次都是一个机械冲击事件。预防方法直接：启动阶段保持质量流速不低于 100 kg/(m²·s)，并先做预润湿阶段。
声学压力波/水锤：阀门快速关闭或泵突然启停时，管路中会产生水锤效应。氨液态工质在 10 米管路内的声学共振频率约为 75 Hz，这个频段正好是焊缝高周疲劳的危险区间。对策是限制阀门开关速率（压降变化率不超过 5 kPa/s）和泵的软启动（从零到额定转速不少于 5 秒）。可展开辐射器的铰链展开段，也需要专门设计 Ω 形补偿段来隔离液锤冲击。
冷凝器热振荡：冷凝器出口液位控制失当时，气液界面出现周期性涨落，出口温度波动 5 至 15 K。这个温度波动会被 Loop2 控制器误读为外热环境变化，触发储液器加热器误动作，最终形成控制-热力双重振荡的恶性循环。在冷凝器出口设置 5 至 10 kPa 背压阀，是消除这个问题最简单的方法。

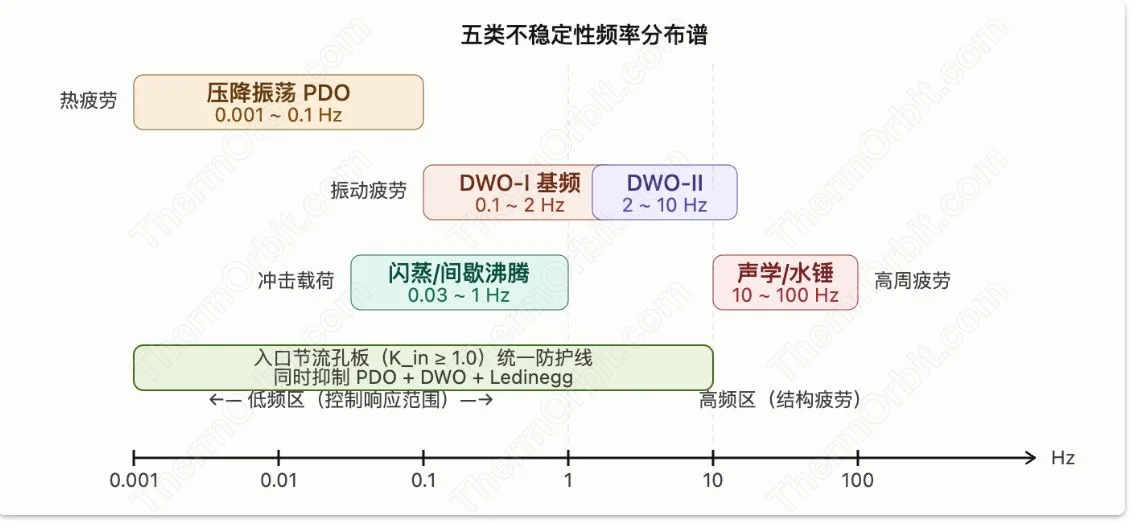

把五类不稳定性放在一张频率谱图上，可以更清楚地看到它们的分布和危害类型：
频率谱揭示了一个重要规律：不同频段的不稳定性对应完全不同的损伤机制。PDO 的超低频大幅值振荡造成热疲劳，DWO 的中频振荡造成振动疲劳，声学水锤的高频冲击则是焊缝的高周疲劳杀手。针对不同频段，需要不同的设计防线。
一颗孔板，三重防护
排查了这么多问题，工程上的核心结论出人意料地简洁。
在蒸发器入口设计节流孔板，可以同时消除 Ledinegg、DWO 和 PDO 三类不稳定性。
原理并不复杂。孔板在入口叠加了一段始终为正斜率的阻力项，把 N 形曲线的负斜率段从系统外特性中”抹掉”。没有负斜率，Ledinegg 和 PDO 的必要条件就消失了。同时，孔板增大了入口的惯性阻力，让 DWO 的延迟反馈增益下降到稳定区以内。
联合设计准则：
这个系数决定了孔板内径的大小。K_in 越大，稳定效果越好，但系统总压降和泵功随之增加。这是工程师必须做的一个权衡——稳定性是有成本的，而这个成本，比在轨出现振荡故障的代价要低得多。
针对展开式辐射翼面这类多路并联结构，每个支路入口都需要独立计算节流系数，防止不同支路间的流量失配耦合出现更复杂的振荡模式。
收藏备用：六条设计检查线
以下是基于上述分析的 PTPFL 系统动态稳定性设计检查清单，建议在方案评审时逐条确认：
① 静态稳定性（Ledinegg） 计算 ΔP_int-G 曲线，确认无 N 形负斜率段，或已通过节流孔板消除。入口节流压降建议不低于通道压降的 30%。
② 动态稳定性（DWO） 在 Ishii-Zuber 图上标注工作点，确认在稳定边界左侧。N_pch < 3 为安全余量目标。出口干度控制在 0.8 以下，入口过冷度稳态工况不低于 5 K。
③ 压降振荡（PDO） 储液器位置确认在蒸发器下游。体积超过 2 升时，评估 PDO 周期与 Loop2 时间常数的相位裕度，要求不低于 45°。
④ 闪蒸/间歇沸腾 冷启动序列中设置预润湿阶段，最低质量流速 G_min ≥ 100 kg/(m²·s)。低功耗待机模式确认系统不进入过热亚稳态区间。
⑤ 声学/水锤 隔离阀软开关，压降变化率限制在 5 kPa/s 以内。泵启动 ramp-up 时间不低于 5 秒。展开辐射器铰链过渡段设置 Ω 形柔性补偿段。
⑥ 冷凝器热振荡 冷凝器出口背压 5 至 10 kPa。NCG 含量通过装配阶段验收检测。Loop2 控制器增加冷凝器出口温度异常检测逻辑，防止误动作触发储液器加热器。
动态不稳定性这件事，工程上没有”看不看得到”的问题——它总是在那里，要么被你在设计阶段处理掉，要么等着在试验或在轨阶段给你惊喜。入口节流孔板这一颗小零件，承载的工程价值远超它的质量。
