多级串联 vs 多级并联蒸发器：PTPFL 系统层级到底差在哪里
从 α 沿程衰减、单点失效、模块化扩展三个维度，看 1–5 kW 算力卫星的蒸发器架构选择。

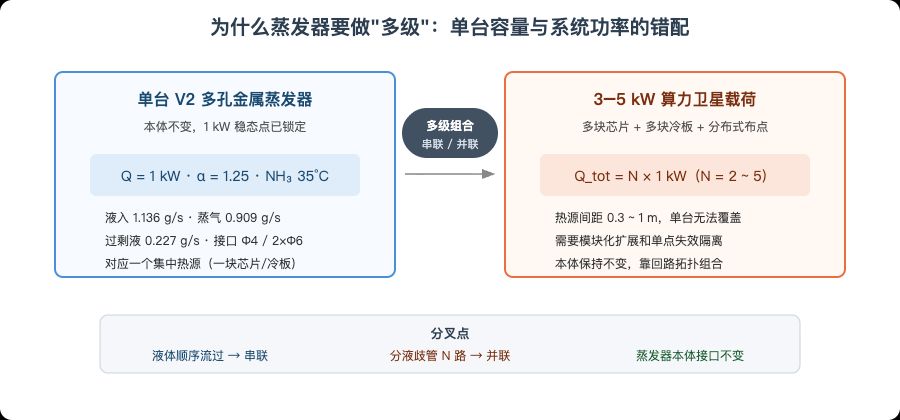

一、为什么必须”多级”：从单点散热走向多源平台
当算力卫星的载荷功率逐步向 3 kW、5 kW 甚至 10 kW 推进，热源也从”一块芯片”变成”多块芯片 + 多块冷板”。主要原因在于：算力载荷往往不是集中在一块芯片，而是分布在几块板卡、几个机柜，相隔数十厘米到一米。单台蒸发器无法跨越这种空间分布，多级方案天然适合”每个热源贴一台蒸发器”的模块化布点。
这时候，多个蒸发器是选择串联还是并联接入到同一条系统？它们的核心区别是什么？
两种架构都能把单台功率”连起来”，但深入到系统层级，它们在供液比 α 的沿程分布、单点失效隔离、流量均布裕度、模块化扩展能力上完全不同。串联架构紧凑、配管最简，但 α 沿程衰减，末级最先逼近干涸边界；并联架构每台 α 独立均布、单点失效隔离、可线性扩展，代价是多一组分液歧管和均布校核。功率越高、热源越分散，并联越占优。
二、串联架构：液相沿程，蒸气并联
串联架构的核心是一路液体顺序穿过两到三台蒸发器。泵把过冷液送入第 1 台的液入口，第 1 台的液出口（含 (α−1) 倍过剩液）直接进入第 2 台的液入口；蒸气则在各台顶部各自引出，并联汇入一根蒸气总管，送到冷凝器。
这里有三个看起来”自然”、其实需要明确剔除的错误接法：第 2 级液相出口不能封死、不能把液相和蒸汽合并送进冷凝器（两相在蒸发器内已经分离，重新混合会引入 Ledinegg 不稳定）；也不应在冷凝器气相入口侧并联液相旁路（气液分配会失控）。
唯一可行的方案是第 2 级液相出口走外置旁路管，绕过冷凝器，直接接入储液器。储液器同时收冷凝液（过冷）和过剩液（接近饱和），混合后给泵入口提供 ≥ 3 K 的过冷度。按 α = 1.25、冷凝出口 27°C 估算，混合温度约 32.4°C，过冷度约 2.6 K，已逼近 NPSH 红线——这也是串联级数难以无限叠加的物理原因。
三、并联架构：N 路喂液独立，N 路蒸气汇合
并联架构把一路液体在分液歧管处分成 N 路，每路通过独立支管喂给一台蒸发器。每台都用完整的 α = 1.25 喂液，过剩液在每台出口汇入一根汇液歧管，再绕过冷凝器进入储液器；蒸气从每台顶部引出，汇入顶部蒸气主管送往冷凝器。
关键的工程量在歧管设计。N = 5、单台 1 kW 时总泵流量 5.68 g/s，分液主管推荐 Φ12 mm（u_header ≈ 0.084 m/s, u_header/u_branch ≈ 0.55，落在均布经验值 0.5–0.6 区间），Z 型布置下末端流量偏差 ≤ ±5%。汇液主管走 Φ8 mm，蒸气汇集主管走 Φ16 mm（2.50 m/s, 1 m 长压降约 112 Pa，远低于 1 kPa 蒸气预算）。
并联的另一个隐藏优势是单点失效隔离。任一台蒸发器干涸、堵塞或被切断，其他四台仍按各自的 α 正常工作。再叠加每路压差传感器和入口截止阀，就能做到”单路异常只切单路”——这是串联无法提供的工程冗余。
四、α 沿程衰减 vs 全局均布：两种架构的本质差异
供液比 α（实际进液 / 蒸发所需）是 PTPFL 蒸发器的安全边界指标。α > 1 才能保证多孔芯始终被液体覆盖，避免干涸；α 越接近 1，CHF 裕度越窄，对流量波动和热负荷瞬变的鲁棒性越差。串联和并联在 α 上的差异是结构性的。
串联架构的 α 沿程递减：第 1 级 α₁ = 1.25 时，0.909 g/s 蒸发、0.227 g/s 过剩液送入第 2 级；第 2 级的入液量正是这 0.227 g/s，而它仍要承担 1 kW 的蒸发负荷——理论上需要 0.909 g/s 才能维持 α = 1.0，实际上 α₂ ≈ 1.04，已经贴在干涸边界。再叠加一级，α₃ < 1，第 3 级直接干涸。这就是串联架构在 3–4 级以上不可扩展的物理上限。
并联架构没有这种沿程衰减：5 台都从同一个分液歧管取液，每台 α 都是 1.25，单台的 CHF 裕度、控制鲁棒性和过剩液量完全一致。VFD 跟踪的不再是”末级残余 ≥ 0”，而是 ṁ_pump = N · α · Q / h_lv 的简单线性关系，控制策略和单台一模一样，只是流量乘以 N。
五、什么时候选串联，什么时候选并联
两种架构都成立，没有绝对优劣，关键是总功率、热源分布、可靠性等级和可扩展性需求这四个维度的组合。
串联适合：总功率 1–2 kW、最多 2 级；热源高度集中、空间紧凑；对配管最简、零件最少有强约束（例如试验样机、入轨初期型号）；可接受 α 沿程衰减带来的级数上限。
并联适合：总功率 3–5 kW 及以上；热源分布在多块板卡、多个机柜，相距数十厘米到一米；要求单点失效隔离、可在轨切除故障支路；需要模块化扩展（同一套蒸发器从 N=2 直接演进到 N=5，仅升级歧管管径即可，本体零改动）。
控制层面两者保持一致：VFD 调泵转速跟踪总热负荷 Q，前馈关系为 n ∝ α · Q / h_lv，闭环兜底用 Coriolis 流量计 + 储液器液位。储液器都必须保证 ≥ 3 K 过冷度，过量供液比统一控制在 1.2–1.3。差别只在管路 BOM 和 α 是否在各级保持一致。
因此，多级架构选择至少要回答四个问题：总功率是否进入 3 kW 以上区间；热源在物理上是集中还是分散；任务剖面是否要求单点失效隔离；未来三到五年内系统功率是否会扩展。如果任何一项答案偏向”是”，并联架构就值得为多出来的歧管和均布校核买单。
PTPFL 的工程价值不在单台蒸发器的极限性能，而在整条回路能否在长期、变工况、可扩展的边界内保持稳定。蒸发器架构选择，就是把这条边界画在哪里。
